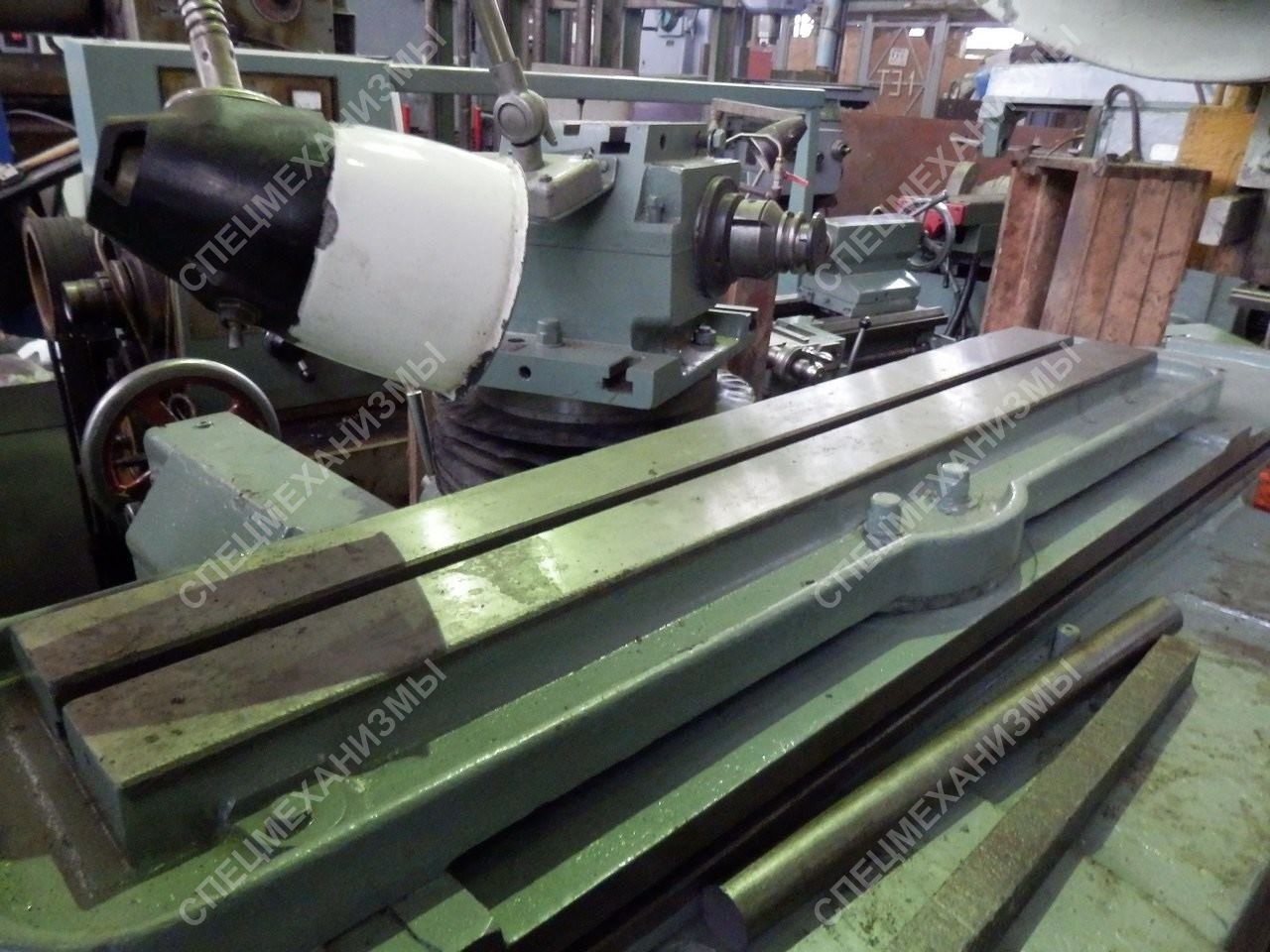

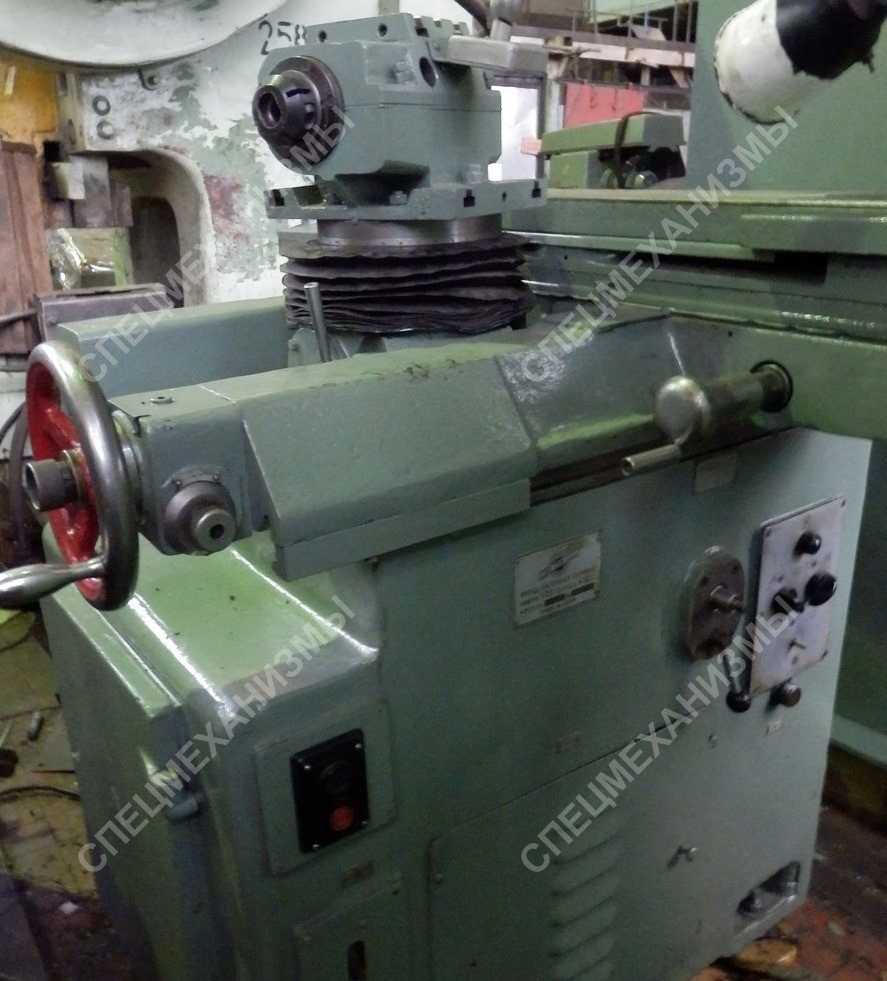

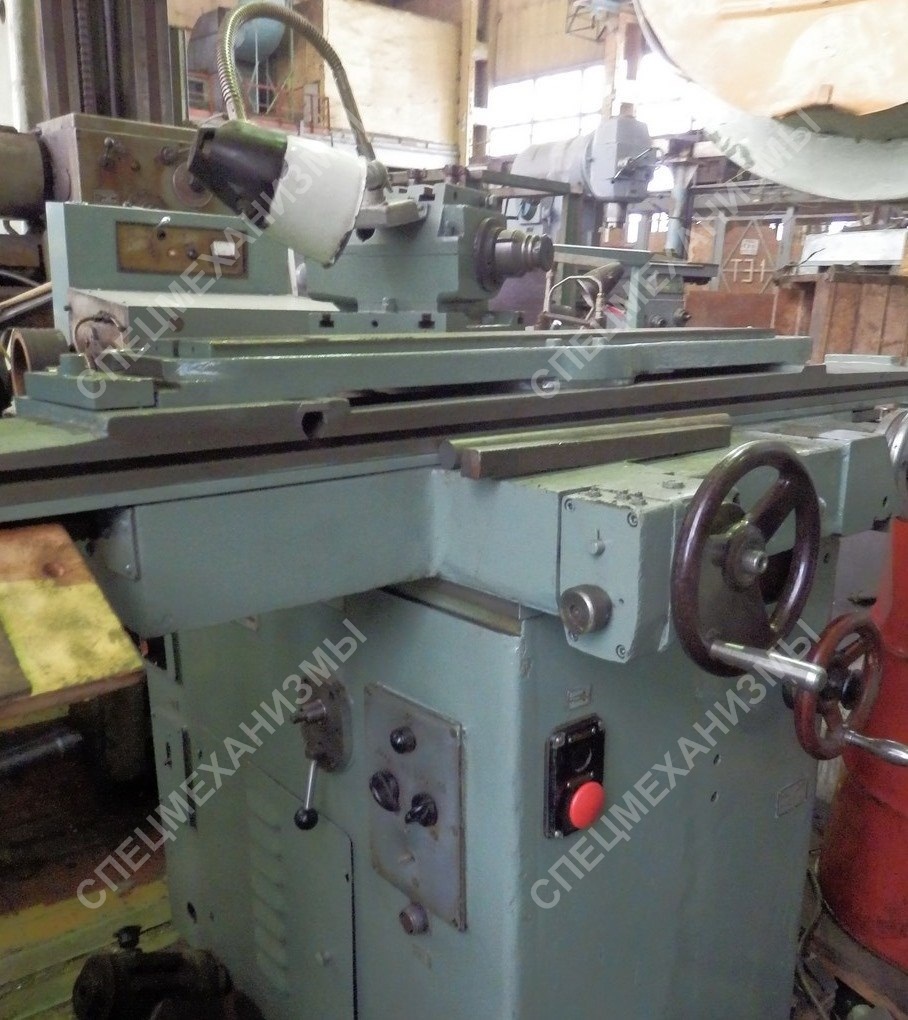

Станок заточной универсальный мод. 3В642

Стоимость: Уточняйте

Универсально заточные станки используются для заточки многолезвийного инструмента из инструментальной стали и твердых сплавов. Позволяют производить заточку цилиндрических и конических фрез, зенкеров и разверток, также долбяков, метчиков, резцов, червячных фрез, зуборезных головок и протяжек, с винтовыми и прямыми зубьями. Заточка производится по передним и задним поверхностям, расположенным на периферии и торце инструмента эльборовыми, алмазными и абразивными шлифовальными кругами. На заточных станках этого типа можно выполнять также круглое (наружное и внутреннее) и плоское шлифование.

    Предусмотрена заточка:
  • фрез торцовых 80-400 мм,
  • фрез двух и трехсторонних 90-350 мм,
  • зенкеров цельных и насадных 19-100 мм,
  • зенковок 25-100 мм,
  • разверток цельных и насадных 10-250 мм,
  • резцов,
  • различных типов сверла.

Технические характеристики
Наибольший диаметр устанавливаемого изделия, мм 250
Наибольшая длина изделия устанавливаемого в бабках, мм 630
Высота центров, мм 125
Расстояние между центрами универсальной головки и задней бабки, мм 400
Расстояние между осью шлифовальных кругов и линией центров (Min-Max), мм 70-300
Размеры стола (длина х ширина), мм 900х140
Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/230
Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/0,01
Перемещение поперечное стола на одно деление тонкой подачи, мм 0,0025
Угол поворота стола в горизонтальной плоскости, град 90
Наибольшее вертикальное перемещение бабки, мм 250
Число оборотов заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300
Конец шлифовального шпинделя по ГОСТ 2324-77 Морзе 3
Наибольший диаметр устанавливаемого шлифовального круга, мм 200
Наибольший диаметр устанавливаемого шлифовального круга других типов, мм 150
Габариты станка (Длина х Ширина х Высота), мм 2050х1820х1550
Мощность электродвигателя главного привода, кВт 1.4/1
Масса, кг 1250
