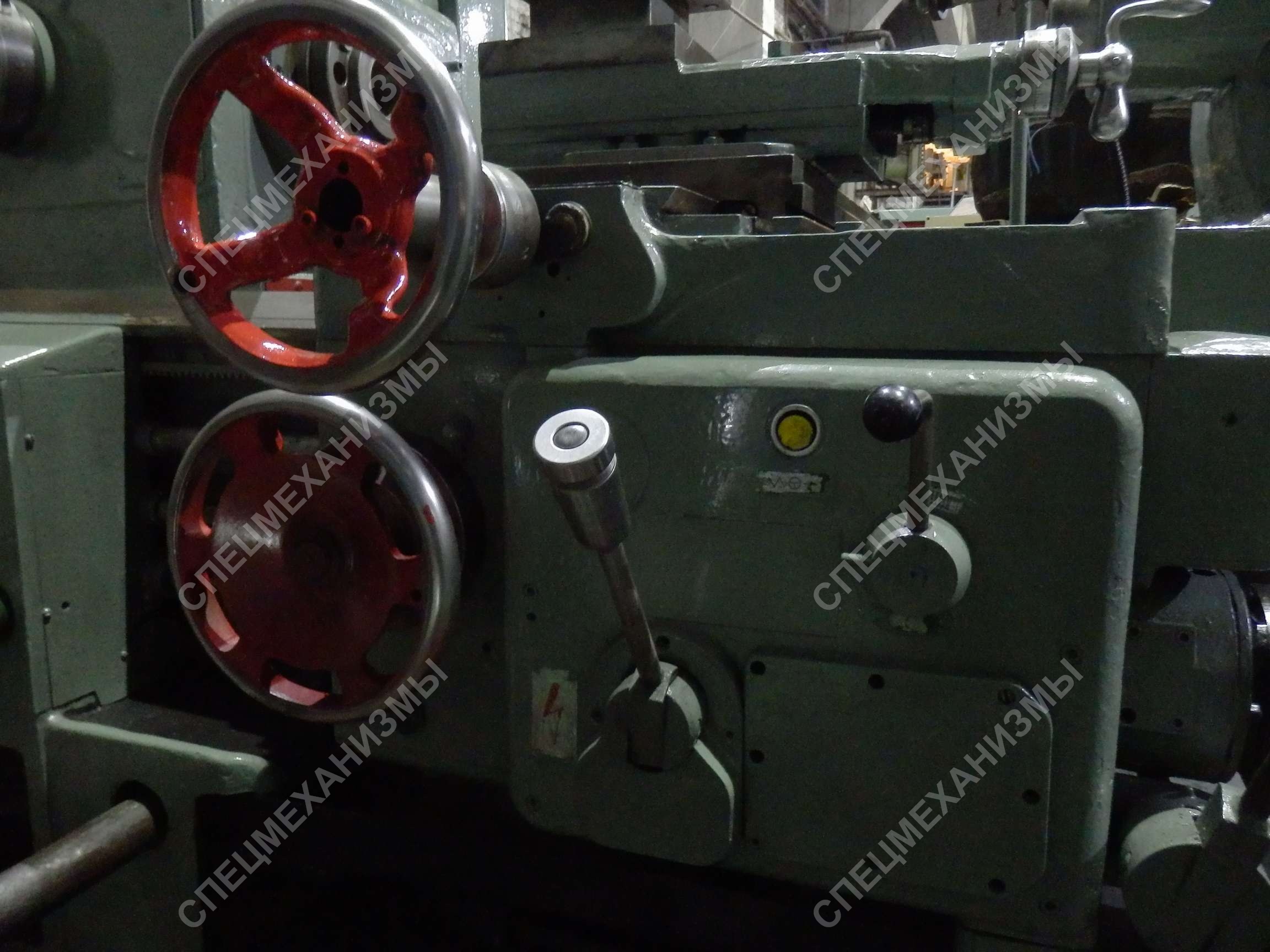

Станок токарно-винторезный мод. DLZ 630 (Германия)

Стоимость: Уточняйте

Токарно-винторезный станок мод. DLZ 630 (Германия) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Особенности конструкции:
  • Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • Хорошо закаленные 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,2 раза выше чем прямое, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи, имеет электромагнитные муфты дистанционного переключения подач без остановки станка;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики станка: DLZ 630
Наибольший диаметр обрабатываемой заготовки, мм:
Максимальный диаметр изделия над станиной 660
Номинальный диаметр изделия над станиной 630
Максимальный диаметр изделия в выемке под планшайбой 720
Длина выемки под планшайбой 265
Максимальный диаметр изделия над суппортом 320/400
Наибольшая длина обрабатываемой заготовки, мм 1000
Размер конца шпинделя передней бабки по DIN 8
Количество ступеней частот вращения шпинделя 18
Диаметр цилиндрического отверстия в шпинделе, мм 72
Пределы частоты вращения шпинделя, об/мин 14-1400
Пределы рабочих подач суппорта, мм/об:
продольных 0,035-10
поперечных 0,014-4
Количество подач (продольных и поперечных) по 68
Пределы шагов нарезаемых резьб:
метрических, мм 0,2-224
дюймовых, число ниток на 1" 140-1/8
модульных, модуль 0,1-112
питчевых, питч 280-1/4
Ускоренное перемещение суппорта, м/мин:
продольное 5
поперечное 2
Поперечное сечение резца 40х40
Мощность привода главного движения, кВт 18,5
Габаритные размеры, мм
длина 3300
ширина 1850
высота 1725
Масса, кг 5220
