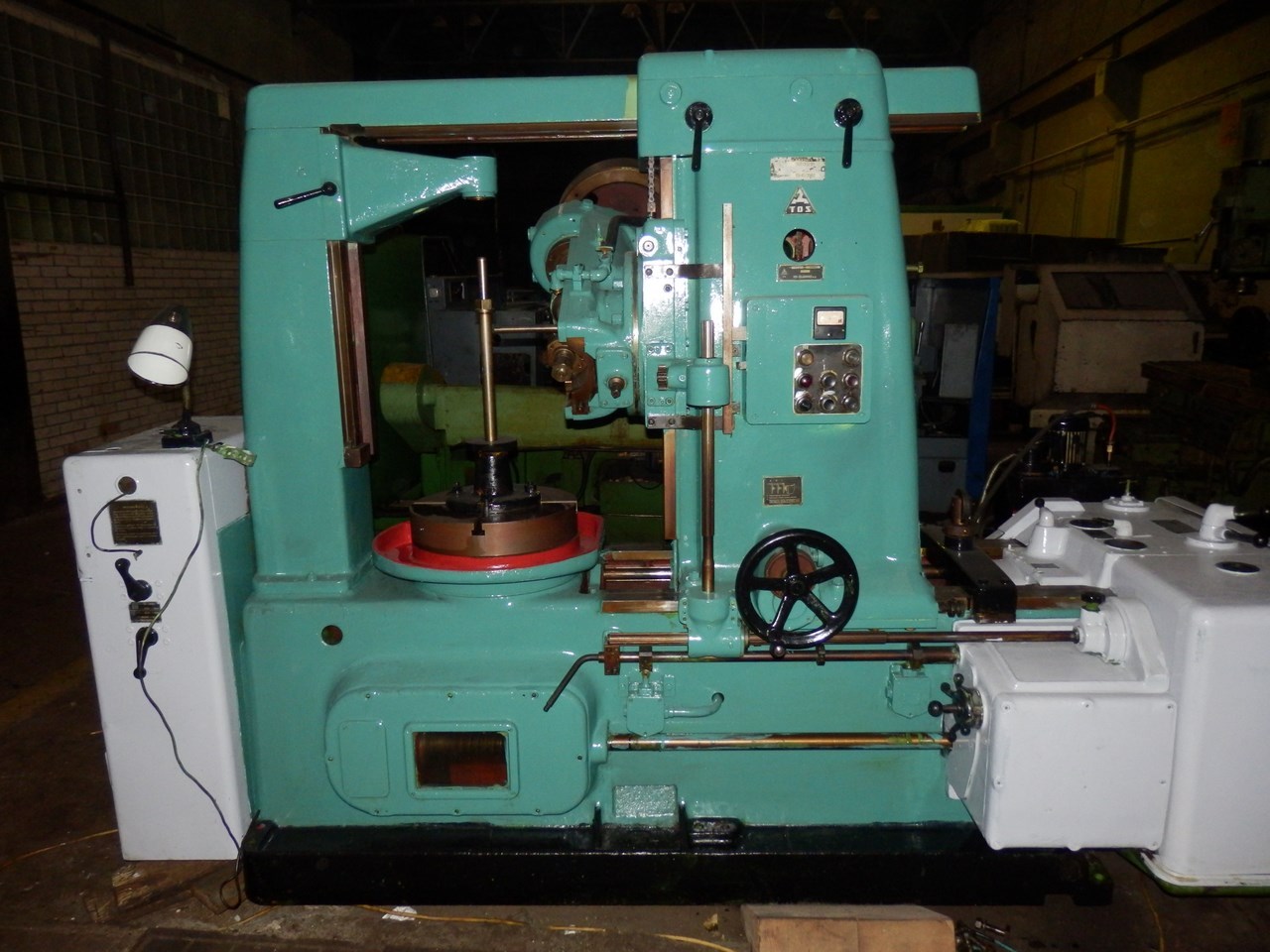

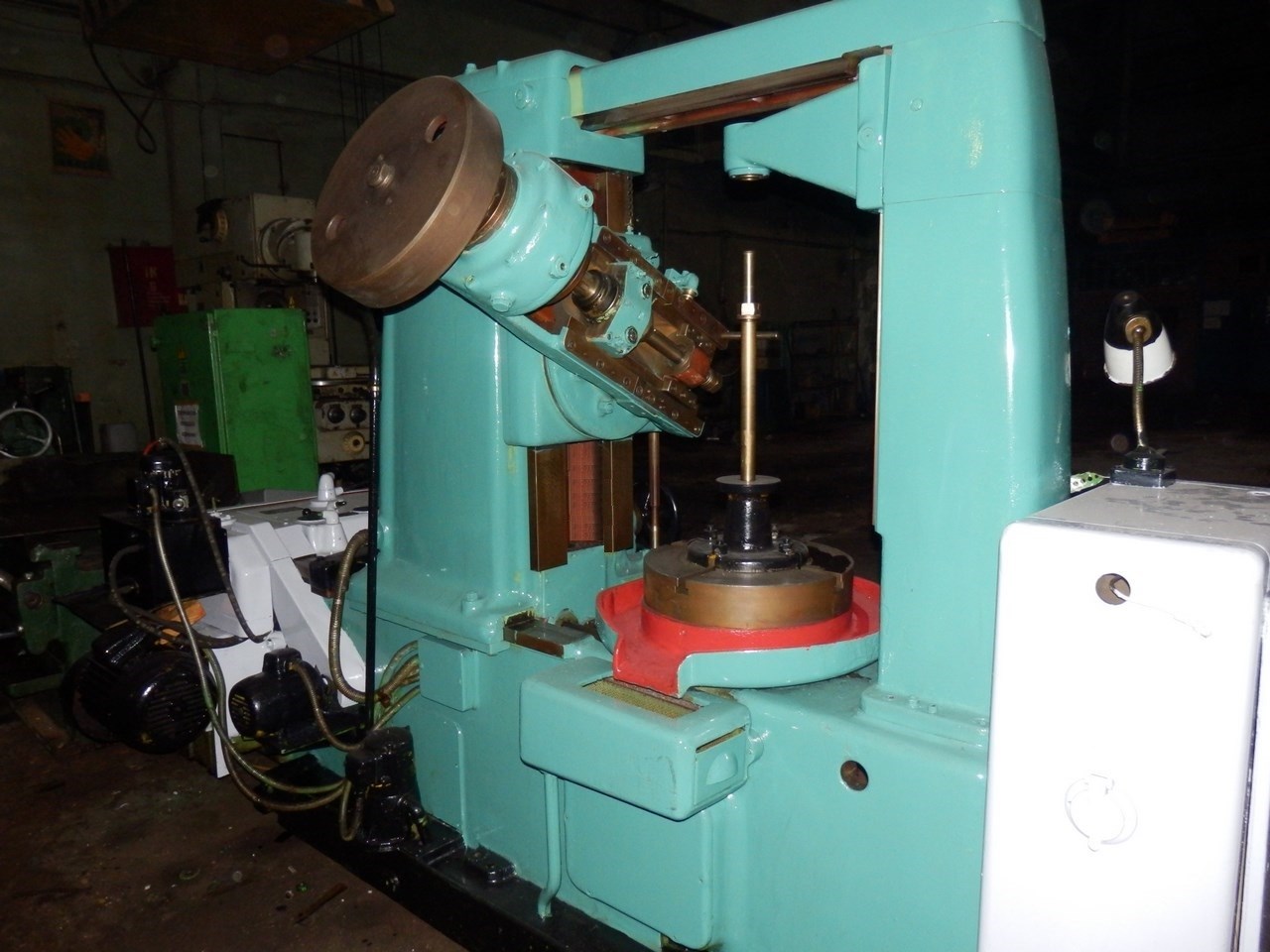

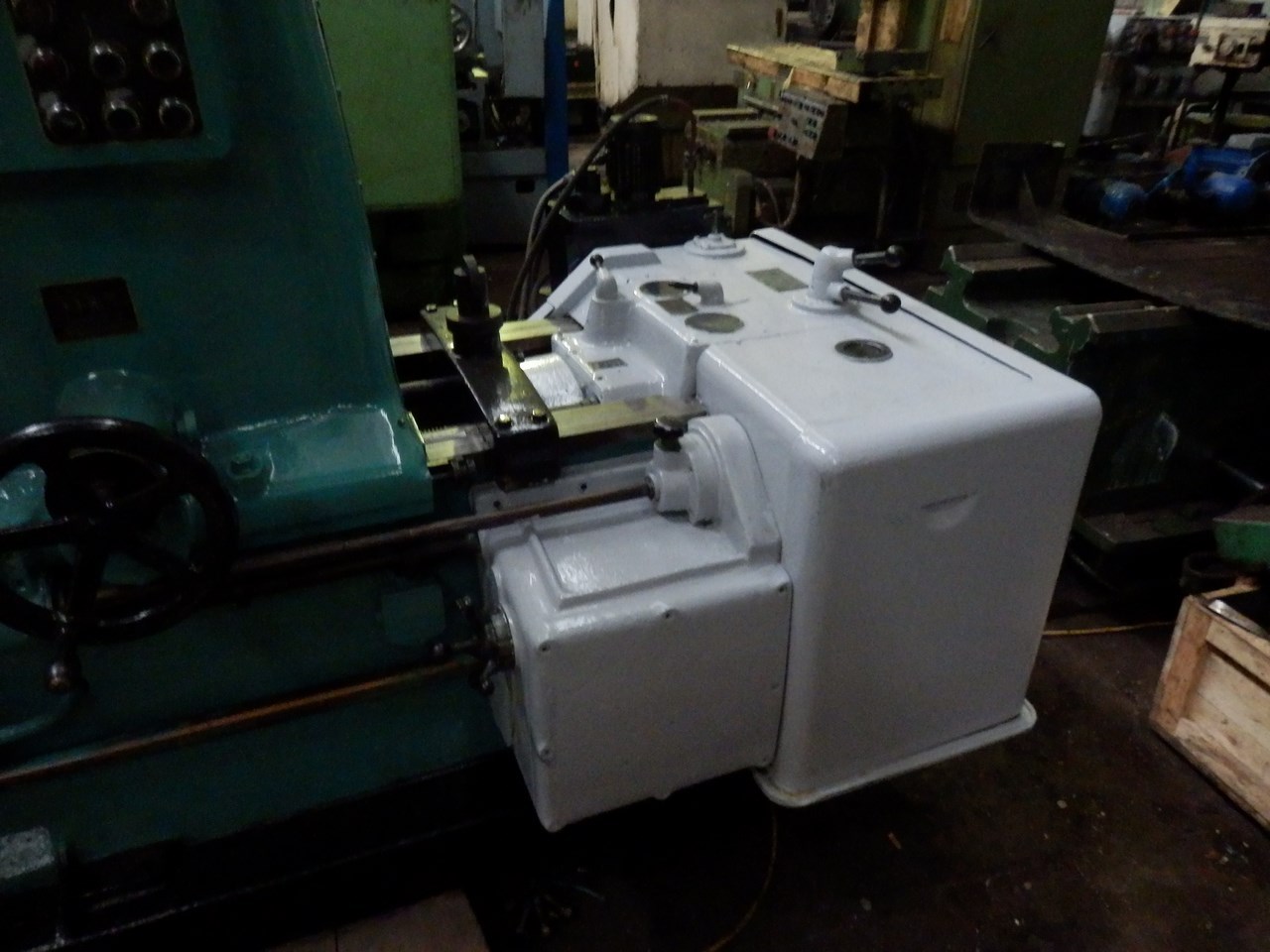

Станок зубофрезерный мод. TOS FO-6

Стоимость: Уточняйте

Станок зубофрезерный мод. TOS FO-6 (пр-во Чехия) является полуавтоматом повышенной точности. Основным его назначением является нарезание цилиндрических зубчатых колес внешнего зацепления (прямозубых, винтозубых, червячно-зубчатых). При этом используется метод обкатки. Нарезание цилиндрических червячно-зубчатых колес осуществляется червячно-модульными фрезами. При этом фреза, закрепленная в шпинделе фрезерного станка, совершает вращательное движение, а заготовка, закреплённая на столе, совершает движение подачи. Станок зубофрезерный мод. TOS FO-6 применяется на машиностроительных предприятиях. Отличается: повышенной производительностью, широкой универсальностью, надежностью в работе, высокой степенью точности и относительно небольшими габаритами.

Технические характеристики
Наибольший фрезеруемый модуль 6
Наибольший фрезеруемый диаметр прямозубого колеса, мм 600
Наименьшее и наибольшее осевое расстояние между столом и фрезерным суппортом, мм 40-430
Вертикальное перемещение фрезерного суппорта, мм 350
Диаметр рабочего стола, мм 420
Наибольшая фрезеруемая ширина прямых зубьев при диаметре колеса 600 мм, мм 280
Наибольшая фрезеруемая ширина прямых зубьев при диаметре колеса 75 мм, мм 200
Наибольшие фрезеруемая ширина зубьев и диаметры колес при нарезании зубьев винтовых колес, мм
При угле наклона зубьев около 15 град 250/600
При угле наклона зубьев около 30 град 210/600
При угле наклона зубьев около 45 град 190/500
кПри угле наклона зубьев около 60 град 90/450
Наибольший вес обрабатываемой заготовки, кг 500
Наибольший диаметр фрезы, мм 120
Наибольшая ширина фрезы, мм 130
Диаметр отверстия рабочего стола, мм 75
Глубина отверстия рабочего стола, мм 550
Диаметр делительного червячного колеса, мм 450
Оправки для инструмента, мм 30
Диаметр фрезерных оправок, мм 22-27-32
Наименьшее расстояние от оси фрезы до плоскости рабочего стола, мм 160
Число скоростей фрезерного шпинделя 12
Диапазон скоростей шпинделя, об/мин 15-190
Количество величин подач 9
Тангенциальная подача, возможность есть
Общая потребляемая мощность, кВт 4
Габариты станка, мм:
длина 1975
ширина 1690
высота 2510
Масса станка, кг 4100
