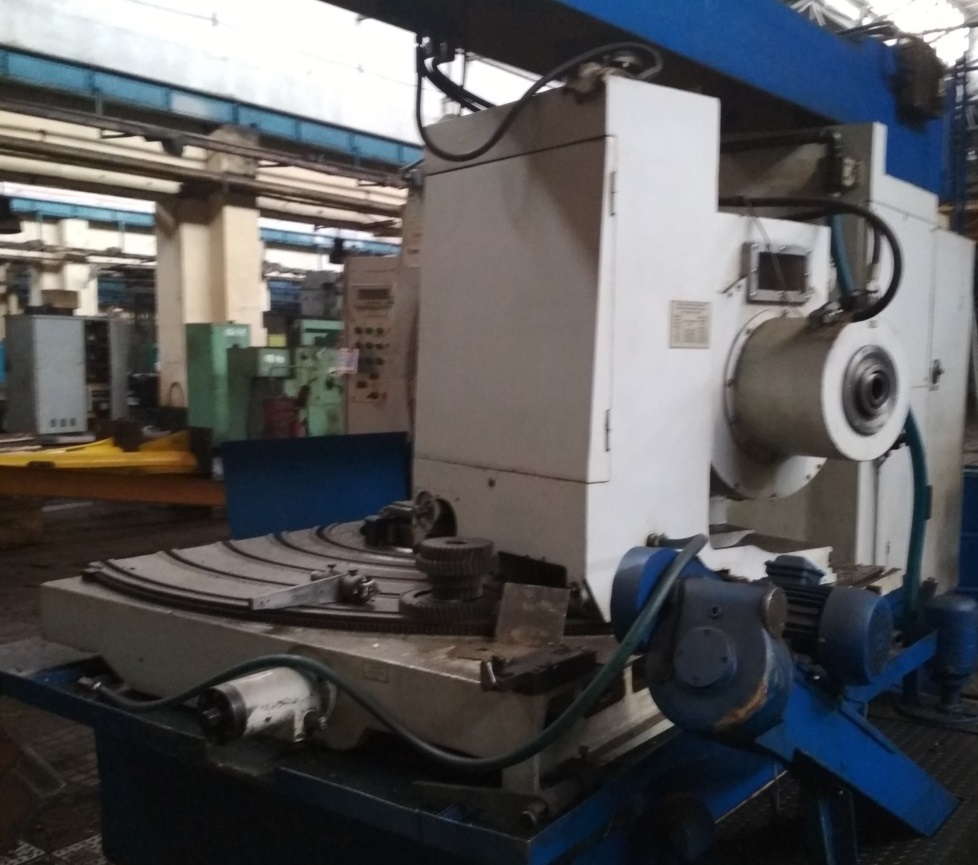

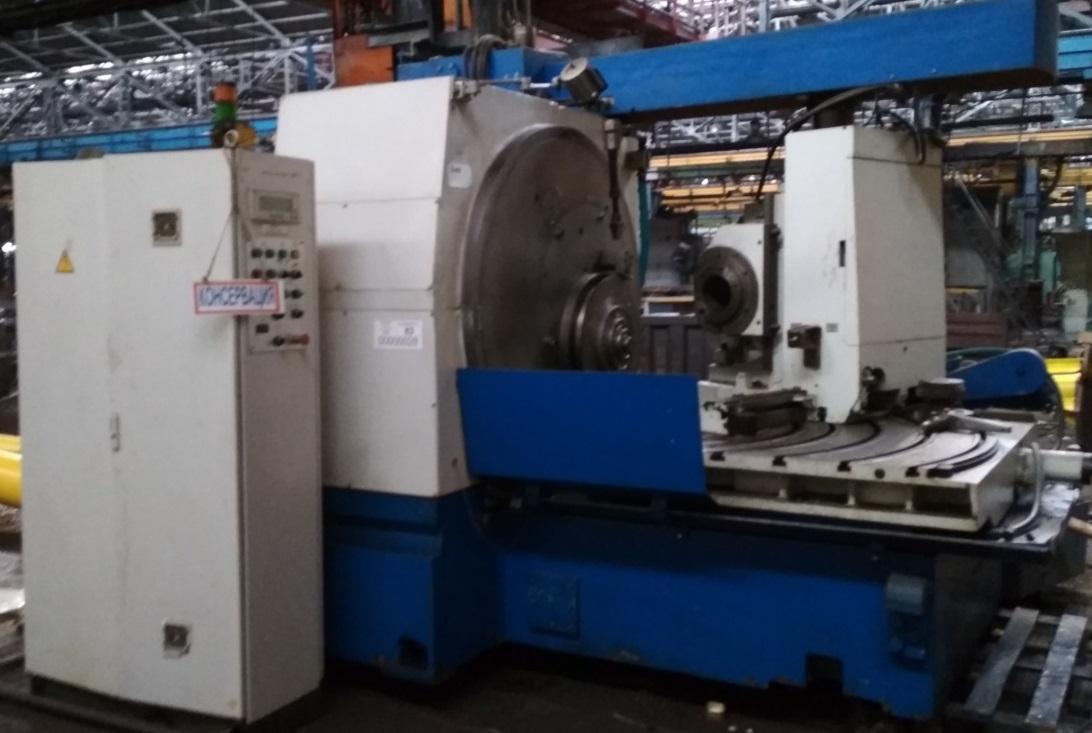

Станок зубофрезерный мод. 5С280П

Стоимость: Уточняйте

Зуборезный станок мод. 5С280П является полуавтоматом класса точности "П", предназначен для чернового и чистового нарезания конических и гипоидных колес с круговым зубом. Нарезание производится тремя методами: обката, врезания и комбинированным.


· Метод обката применяется при чистовой обработке обычных конических зубчатых передач.

· Метод врезания (без обката) применяется при черновом нарезании колес обычных конических зубчатых передач, а также при чистовой обработке полуобкатных передач, когда парная шестерня в передаче обрабатывается обкатом с модифицированием по профилю.

· Метод врезания (без обката) применяется при черновом нарезании колес обычных конических зубчатых передач, а также при чистовой обработке полуобкатных передач, когда парная шестерня в передаче обрабатывается обкатом с модифицированием по профилю.

· Комбинированным методом обрабатывают колеса с углом начального конуса 70...80°. Простое врезание инструмента в заготовку производится при очень малой скорости обката. После обработки зуба на полную глубину, подача врезания прекращается, и происходит окончательная обработка зуба обкатом

Деление на данном станке на 1 зуб осуществляется периодически после отвода заготовки от инструмента.

Станок зубофрезерный мод. 5С280П может использоваться при мелкосерийном, крупносерийном и массовом производствах. Отличается повышенной производительностью, универсальностью и надежностью.

Технические характеристики
Наибольший диаметр нарезаемых обрабатываемых колес 800
Наибольший модуль нарезаемого колеса, мм. 16
30°, мм 400
Наименьший и наибольший углы делительного конуса конического колеса, град 5°42'...84°18'
Количество зубьев нарезаемых колес, шт 5..150
Наибольшая высота нарезаемых зубьев, мм. 35
Наибольшая ширина венца нарезаемых колес, мм. 125
Время обработки одного зуба, сек 12..200
Наибольшее передаточное число нарезаемых зубчатых колес при угле между осями 90° 10

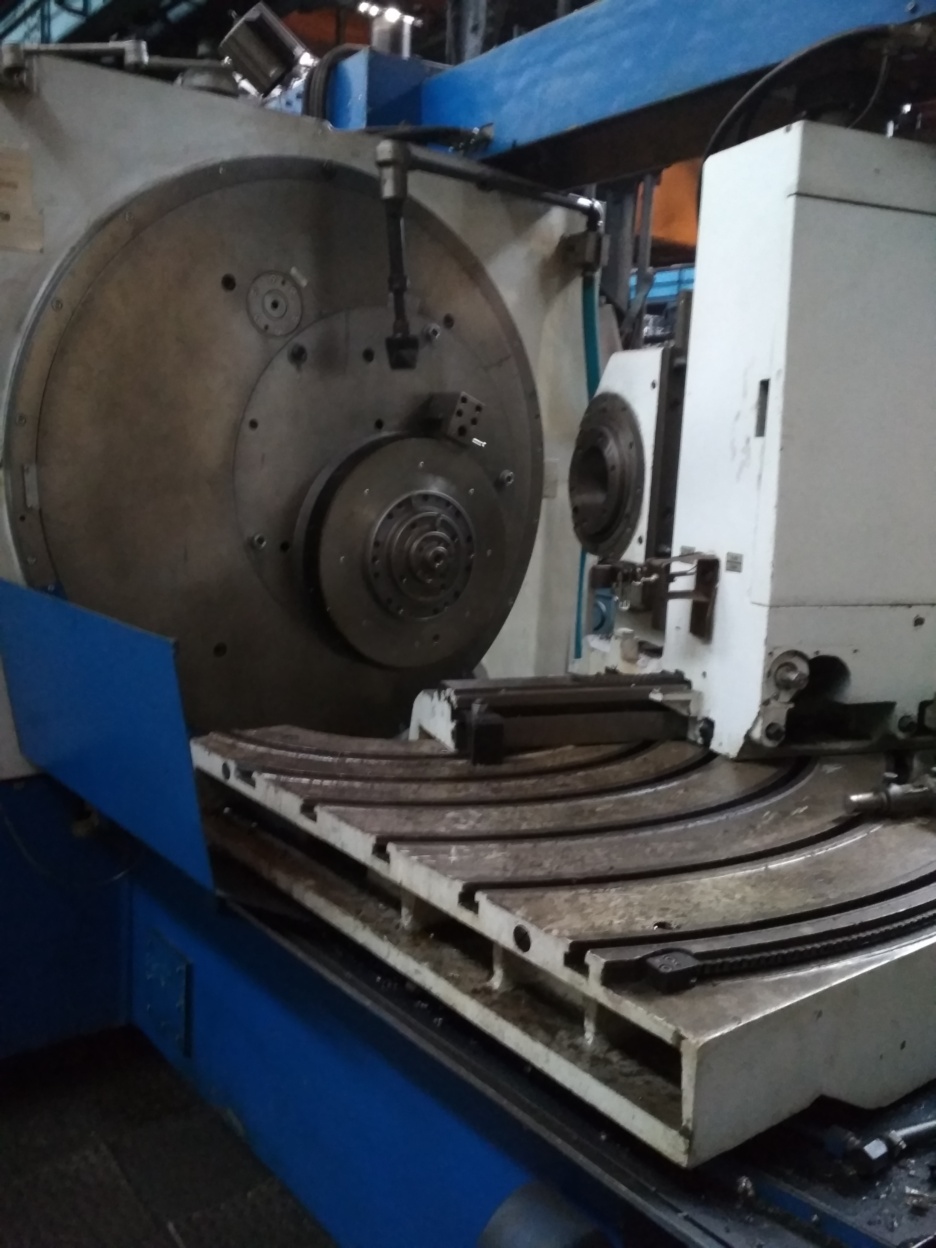

Угол установки люльки, град 0..360°
Цена деления отсчета по шкале поворота люльки, мин 1
Расстояние от торца инструментального шпинделя до центра поворота бабки изделия при нулевом положении скользящей базы, мм. 93
Диаметры зуборезных головок, мм. 160, 200, 250, 315, 400, 500
Частота вращения зуборезной головки, об./мин. 20..125
Наименьшее и наибольшее расстояние от торца шпинделя бабки изделия до центра станка, мм. 135..600
Точность отсчета по шкале осевой установки бабки, мм. 0,02
Установка бабки на угол внутреннего конуса, град +5..+90
Точность отсчета по шкале установки бабки на угол внутреннего конуса, мин 1
Отвод стола в крайнее нерабочее положение, мм. 130
Вертикальная установка бабки изделия для нарезания гипоидных колес вверх и вниз, мм. 125
Точность отсчета по лимбу гипоидного смещения бабки, мм. 0,02
Наибольшее смещение базы от центра станка на люльку / от люльки, мм. 30 / 65

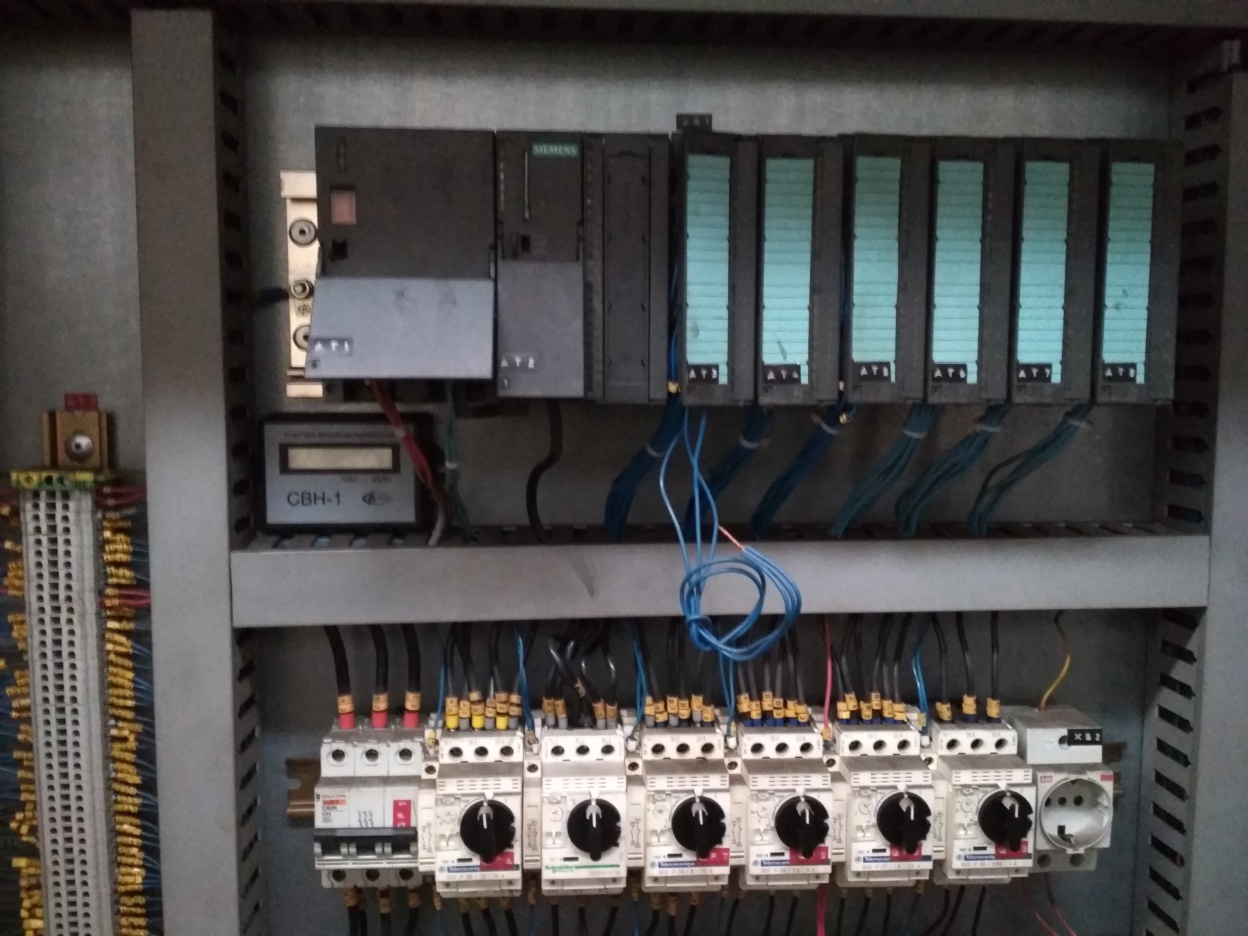

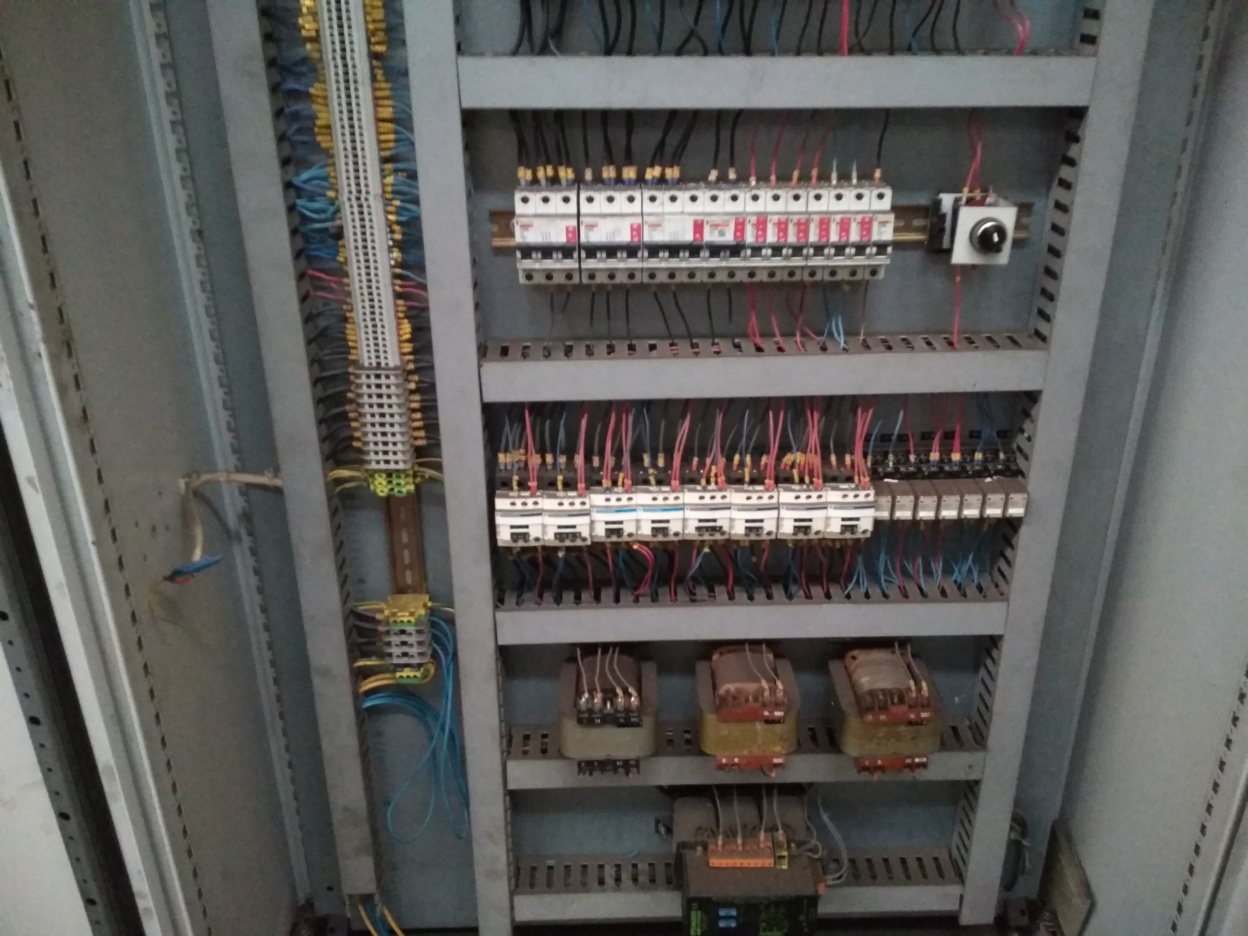

электрооборудование

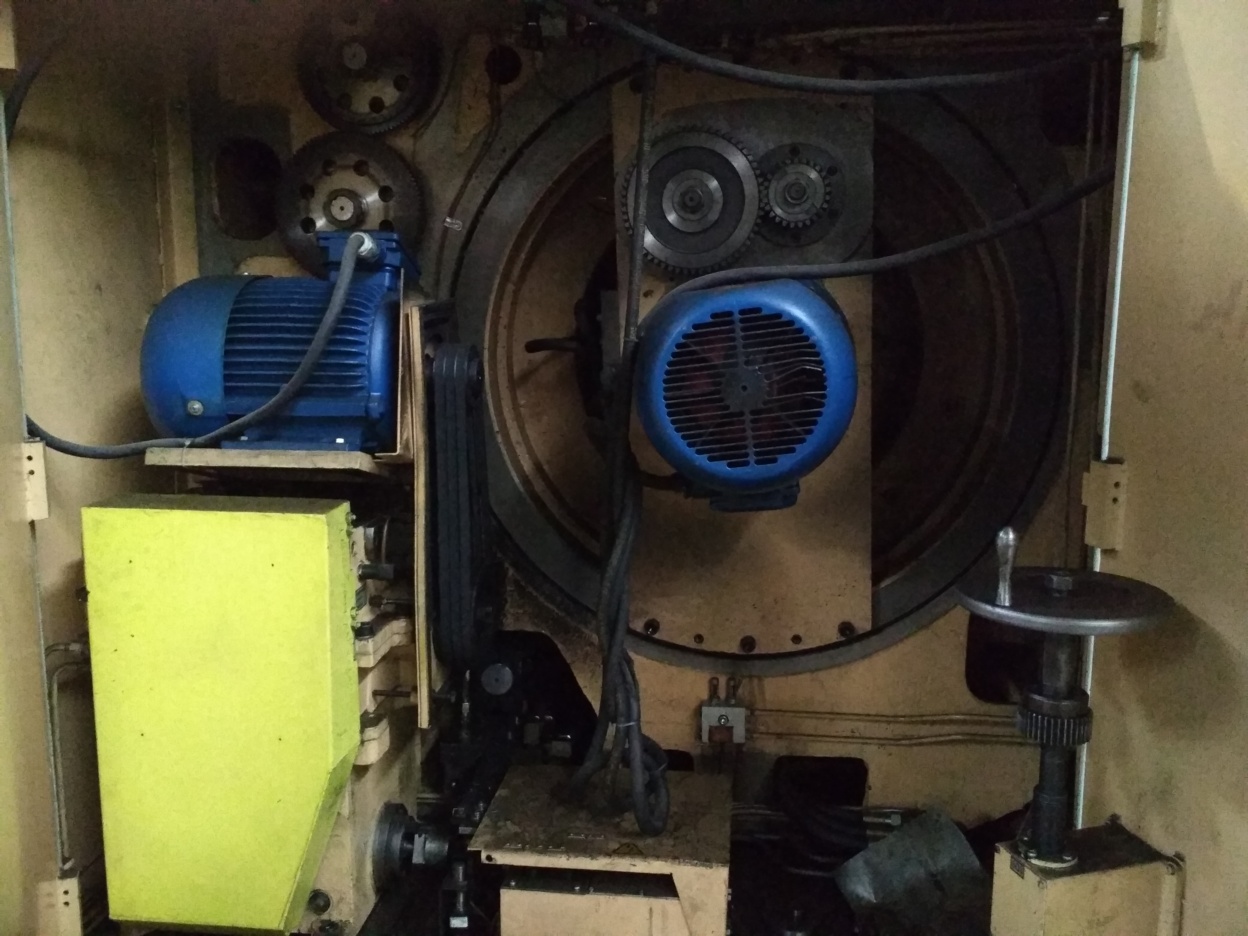

Количество электродвигателей на станке 5
Электродвигатель главного привода, кВт 7,5
Электродвигатель насоса гидропривода, кВт 2,2
Магнитный усилитель привода механизма подач, кВт 2,0
Электродвигатель привода механизма подач, кВт 2,2
Электродвигатель насоса охлаждения, кВт 0,6
Суммарная мощность электродвигателей, кВт 14,5
Габариты станка, мм:
длина 3170
ширина 2180
высота 2200
Масса станка, кг 15200
