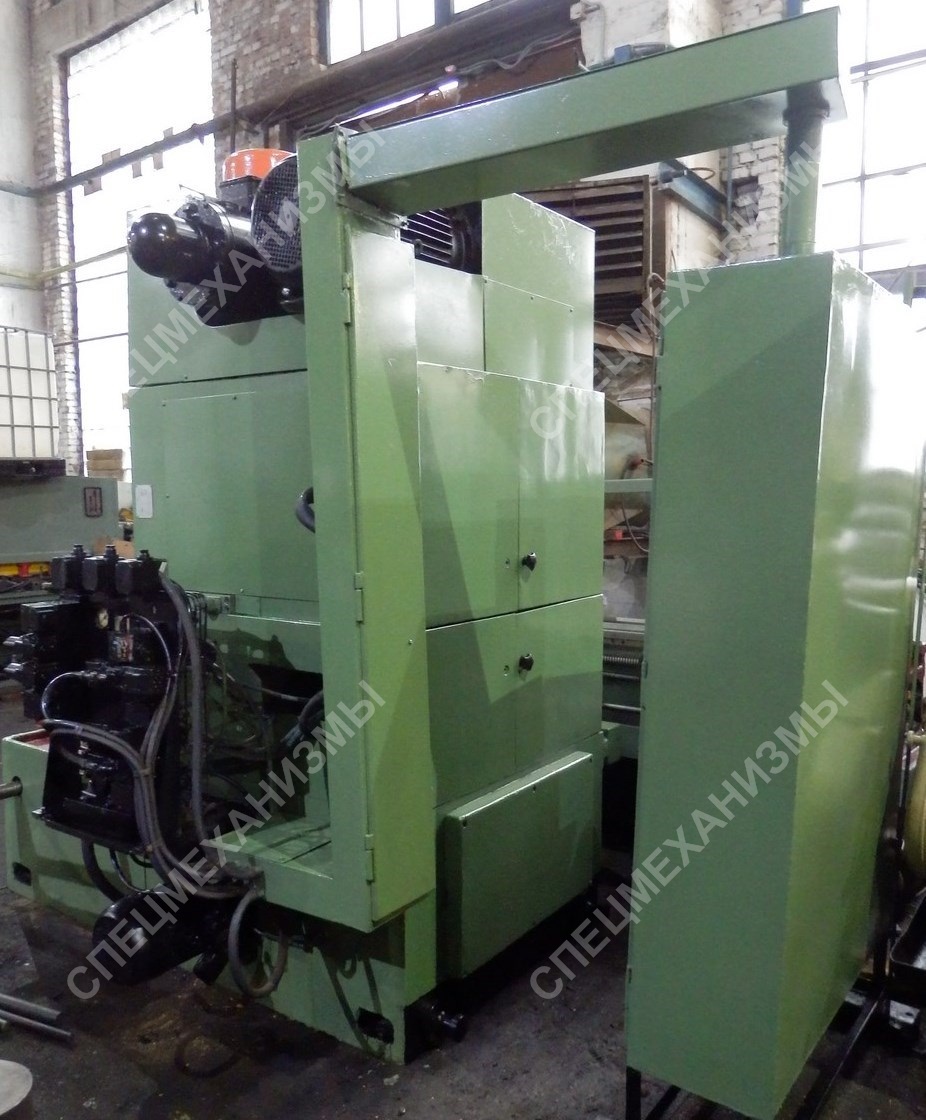

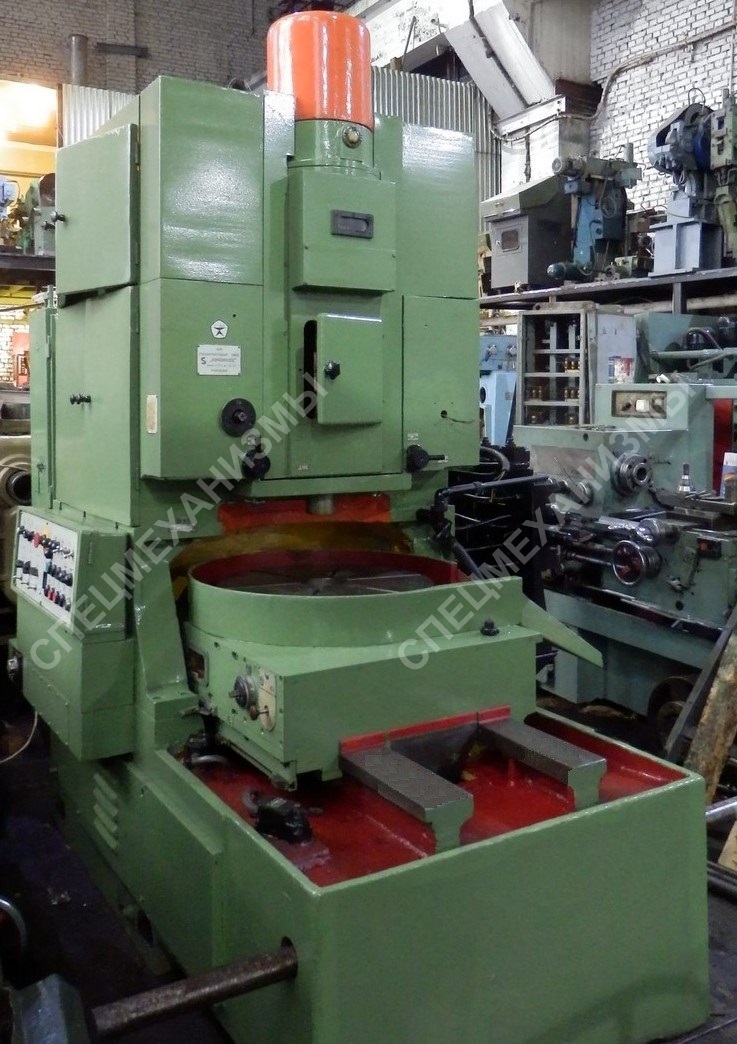

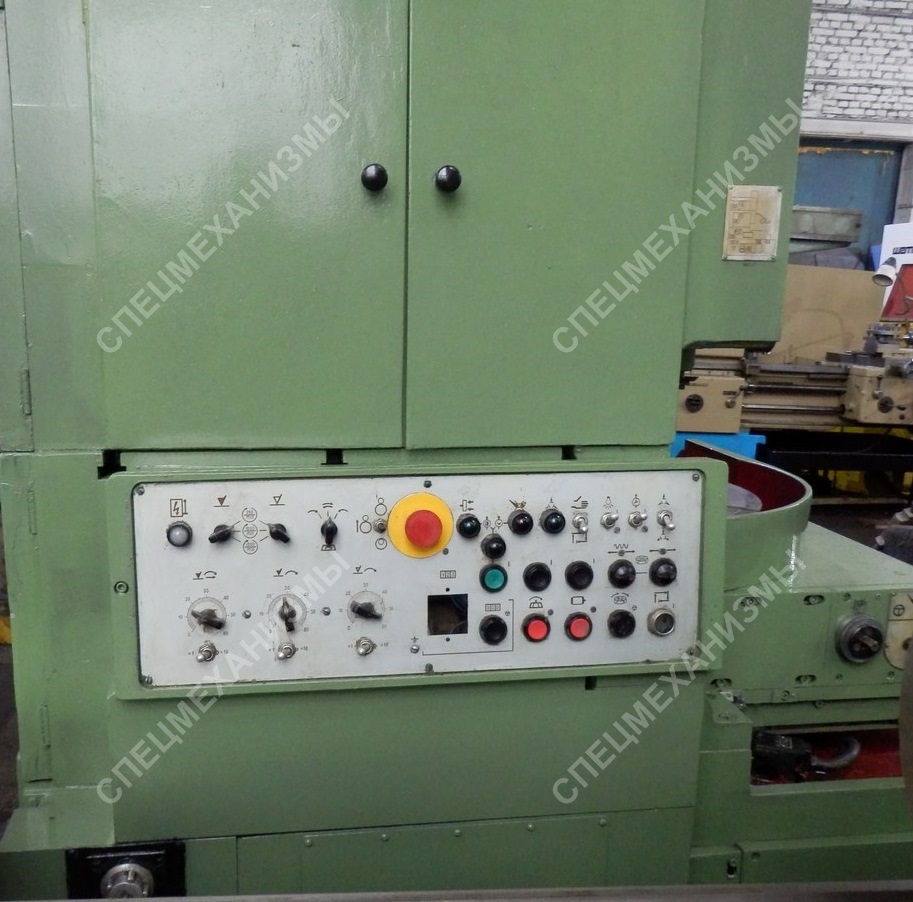

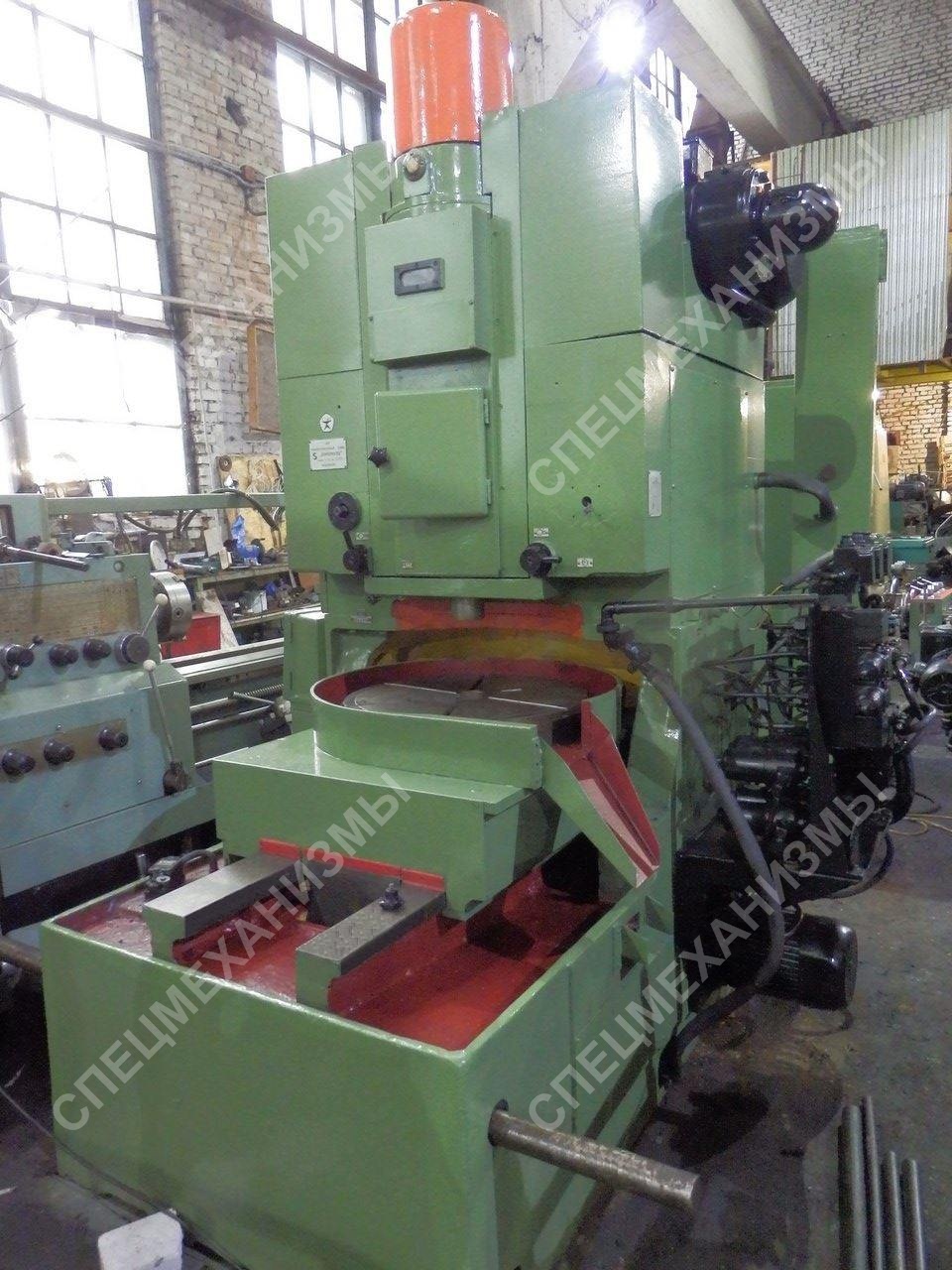

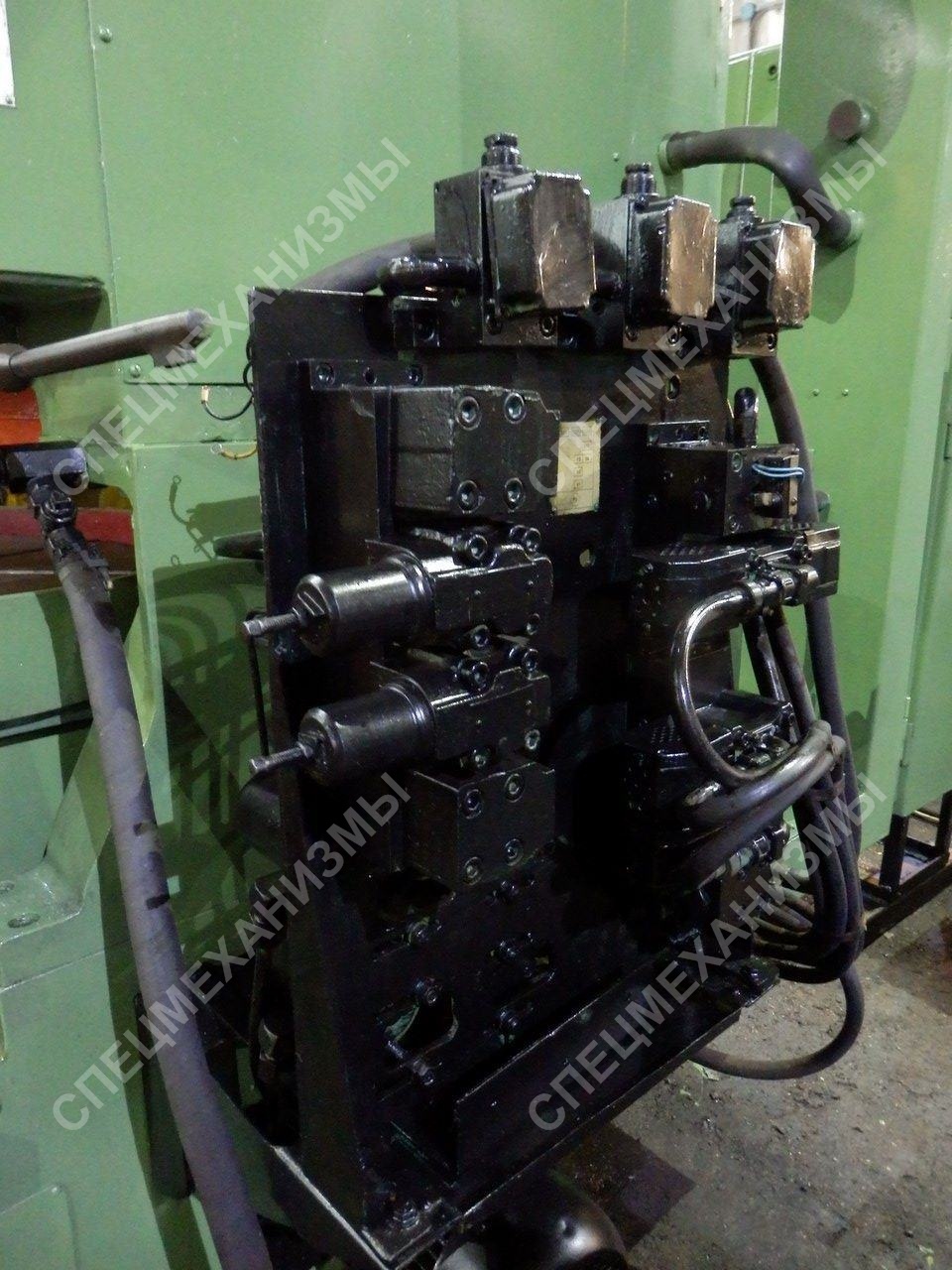

Станок зубодолбежный вертикальный мод. 5А140П
Стоимость: Уточняйте
Станок зубодолбежный вертикальный мод. 5А140П является полуавтоматическим, основным его назначением является нарезание цилиндрических зубчатых колес внешнего и внутреннего зацепления. На этом оборудовании зубодолбежные работы производятся методом обката. Режущий инструмент (долбяк) и заготовка обкатываются подобно звеньям зубчатой передачи. Станок имеет вертикальное расположение, что положительно сказывается на его габаритах.
5А140П работает по заданным циклам обработки, что обеспечивает высокую производительность и может использоваться для обработки деталей в условиях единичного, серийного и массового производства во всех областях современного машиностроения. Высокая мощность электродвигателя главного привода, а так же достаточная жесткость станины позволяют производить обработку на повышенных режимах.
При обработке детали в полуавтоматическом режиме за несколько проходов (черновой, получистовой, чистовой) предусмотрено автоматическое переключение скорости резания и круговой подачи при переходе с черновых проходов на чистовой. Данный станок широко применяется на машиностроительных предприятиях. Отличается: повышенной производительностью, универсальностью, надежностью в работе, высокой степенью точности.
| Технические характеристики | |
|---|---|
| Наибольший модуль нарезаемых колес, мм | 8 |
| Максимальный делительный диаметр нарезаемых колес, мм: | |
| наружного зацепления | 500 |
| внутреннего зацепления (Х- толщина обода изделия) | 500 |
| Максимальный ход шпинделя инструмента, мм | 125 |
| Наибольшая ширина обработки зубчатого венца, мм | 100 |
| Диаметр рабочей поверхности стола, мм | 560 |
| Базирующее отверстие в столе, мм | 110 |
| Расстояние от плоскости стола до торца шпинделя инструмента, мм | 120-270 |
| Расстояние от оси шпинделя инструмента до оси стола, мм | 0-355 |
| Подача, мм/мин: | |
| круговая (при долбяке 100) | 6-590 |
| радиальная (мм/дв.ход) | 0,02-0,2 |
| Наибольший делительный диаметр долбяка, мм | 125 |
| Конус в шпинделе инструмента (Морзе) | 5 |
| Число двойных ходов штосселя в минуту: | 55-560 |
| Мощность электродвигателя, кВт: | 4; 4,5; 7,5 |
| Масса станка, кг | 7500 |
| Габариты станка (длина; ширина; высота), мм: | 1975 х 1690 х 2510 |
