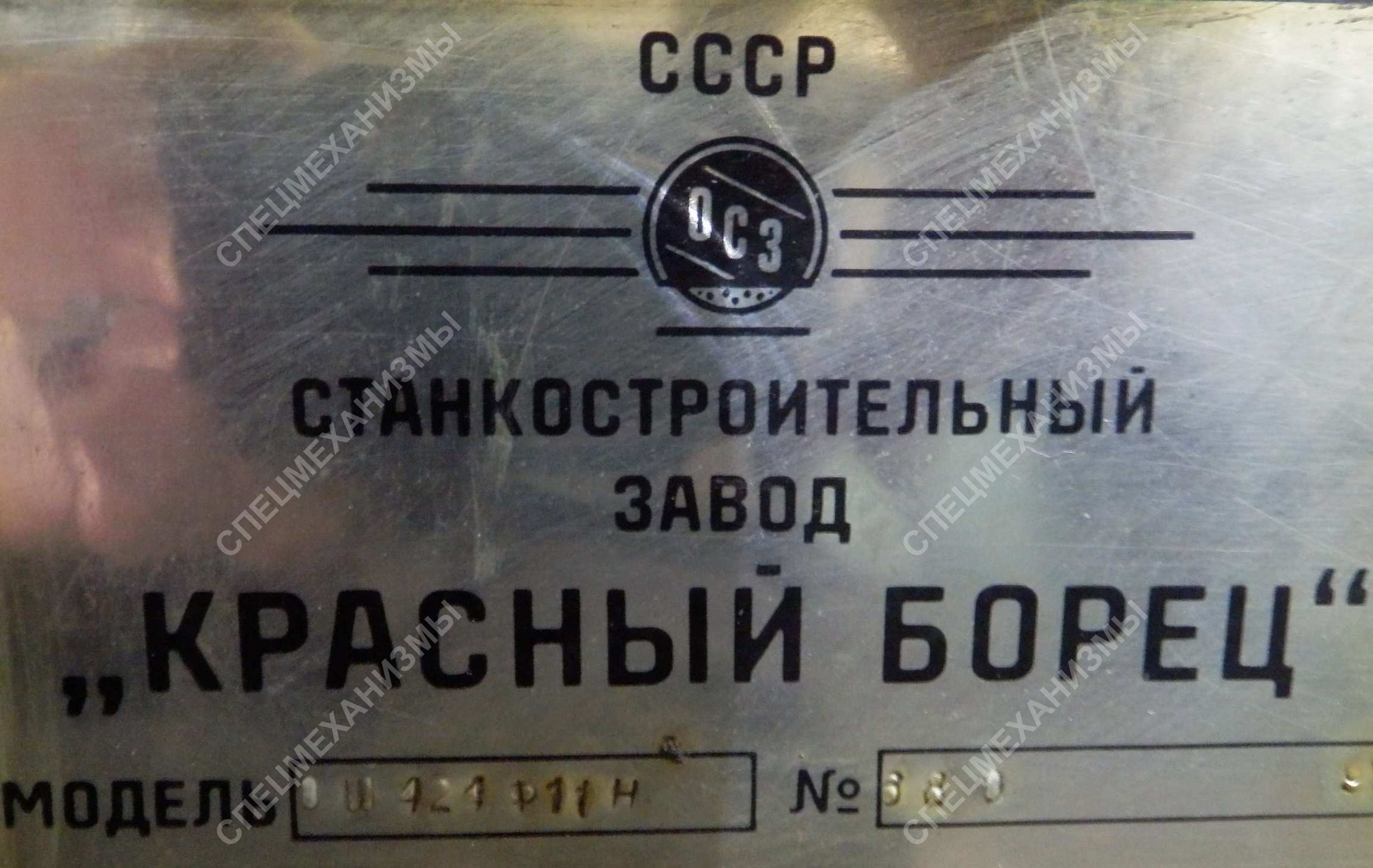

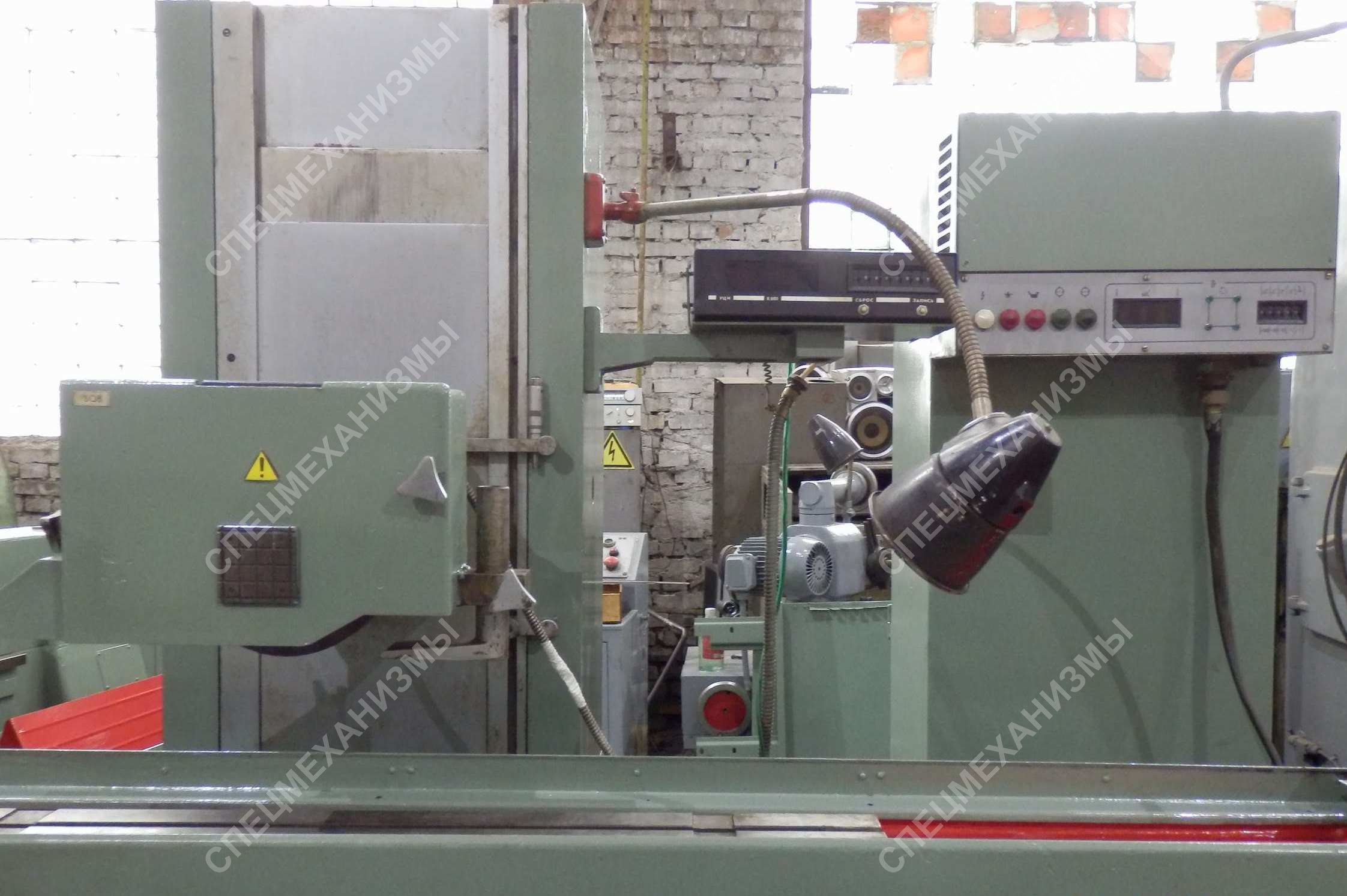

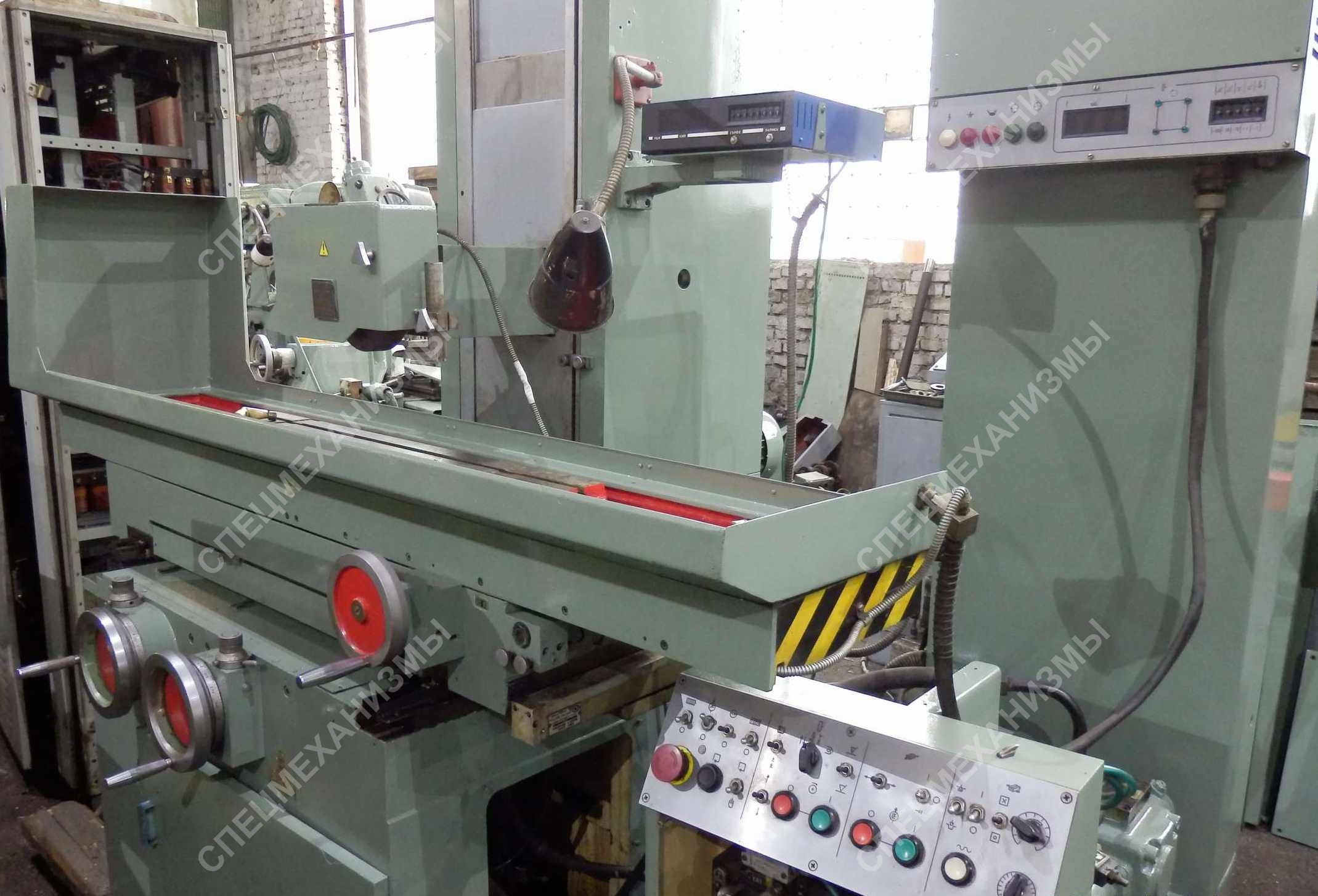

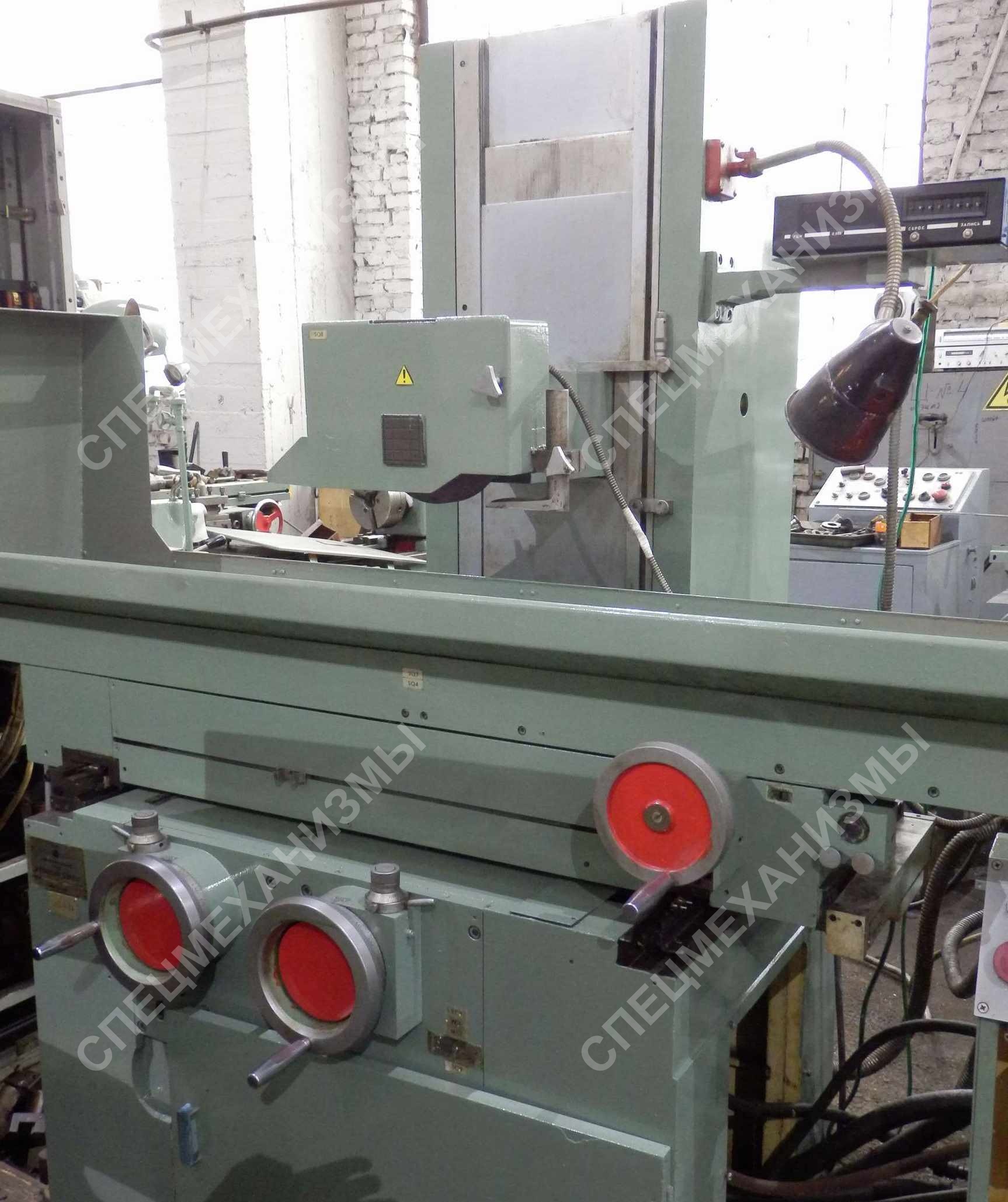

Станок плоскошлифовальный мод. ОШ-424Ф11

Стоимость: Уточняйте

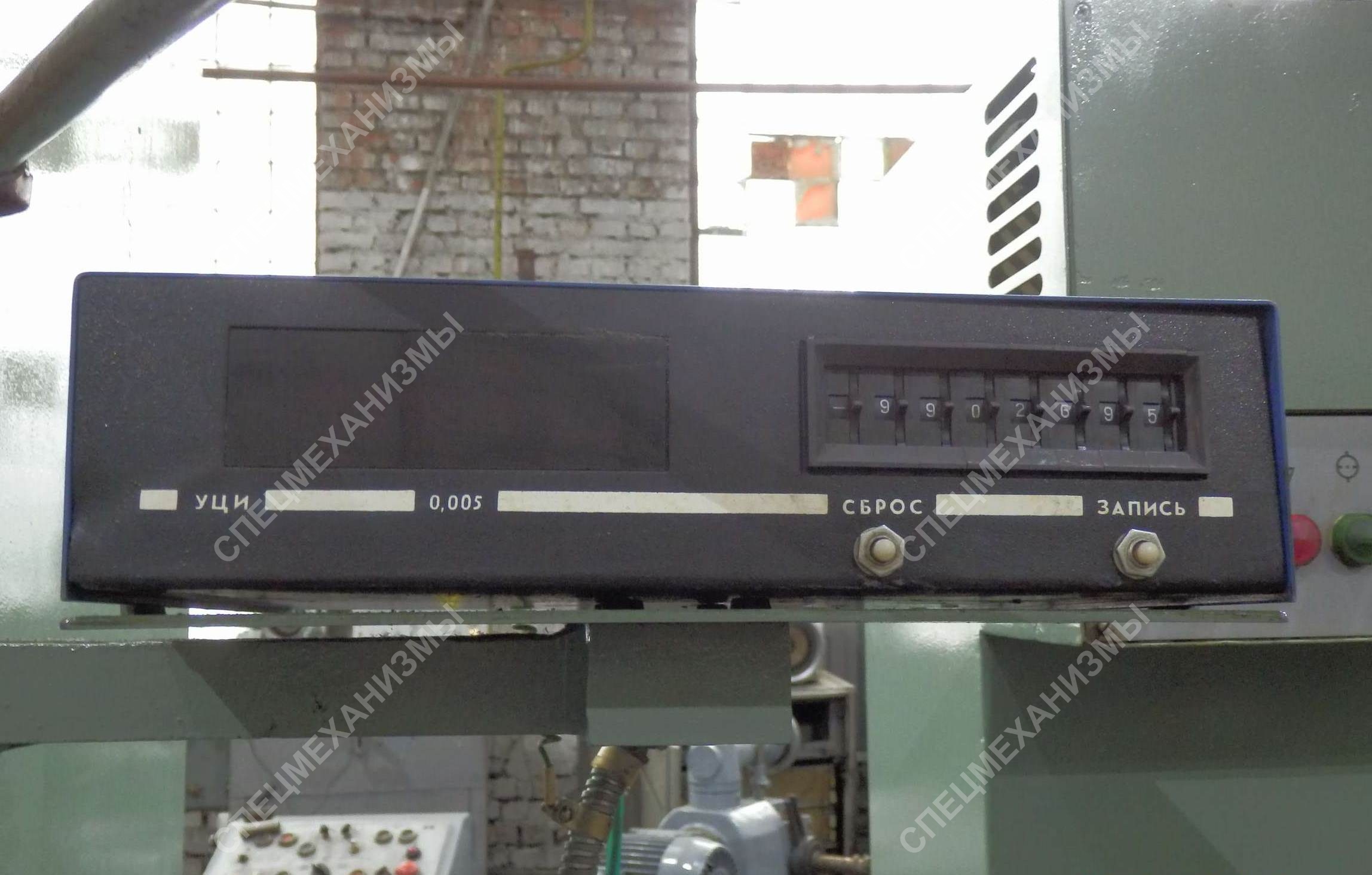

Плоскошлифовальный станок с крестовым столом и горизонтальным шпинделем предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей - профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Имееются системы индикации и программирования циклов.

Технические характеристики
Класс точности станка по ГОСТ 8-82 В
Размеры зеркала стола, мм 990х200
Точностные параметры, максимально достигаемые на заготовке:
Предельные размеры устанавливаемой заготовки, мм 990х280х400
Предельные размеры обрабатываемых поверхностей, мм:
длина 630
ширина с выходом шлифовального круга 200
ширина без выхода шлифовального круга 280
высота (при установке на зеркале стола с новым кругом) 400
плоскостность,мкм 4
параллельность, мкм 5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra 0,16
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм 25
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением или электромагнитной плитой), кг 220
Размеры шлифовального круга, мм 300х76х40...63
Частота вращения шпинделя, об/мин 2230
Пределы рабочих подач:
стола, м/мин 2...35
суппорта, мм/ход 0,3...40
шлифовальной головки, мм 0,001..0,09
Мощность привода главного движения, кВт 4
Габариты, мм:
длина 2595
ширина 1775
высота 2035
Масса, кг 2950
