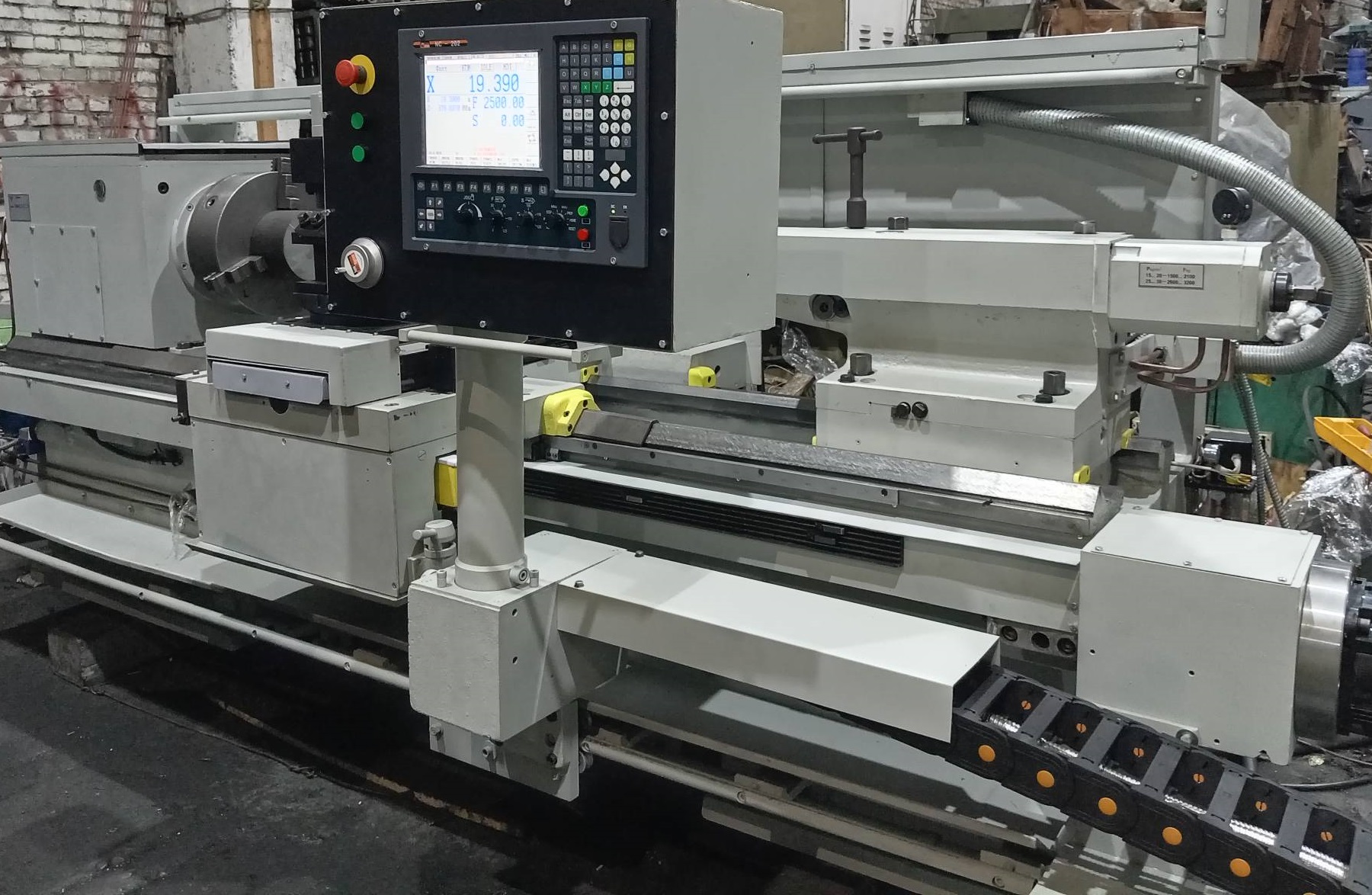

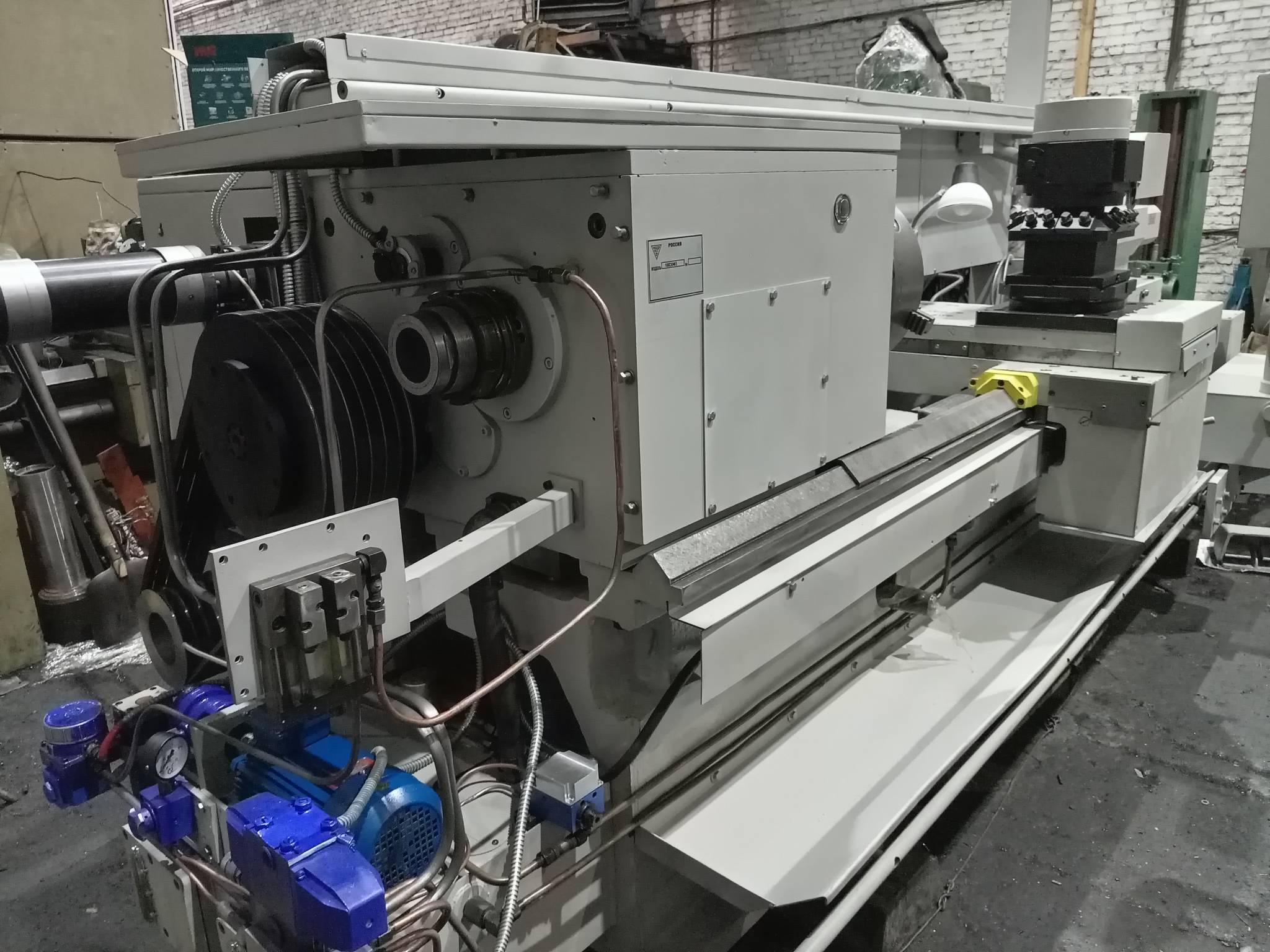

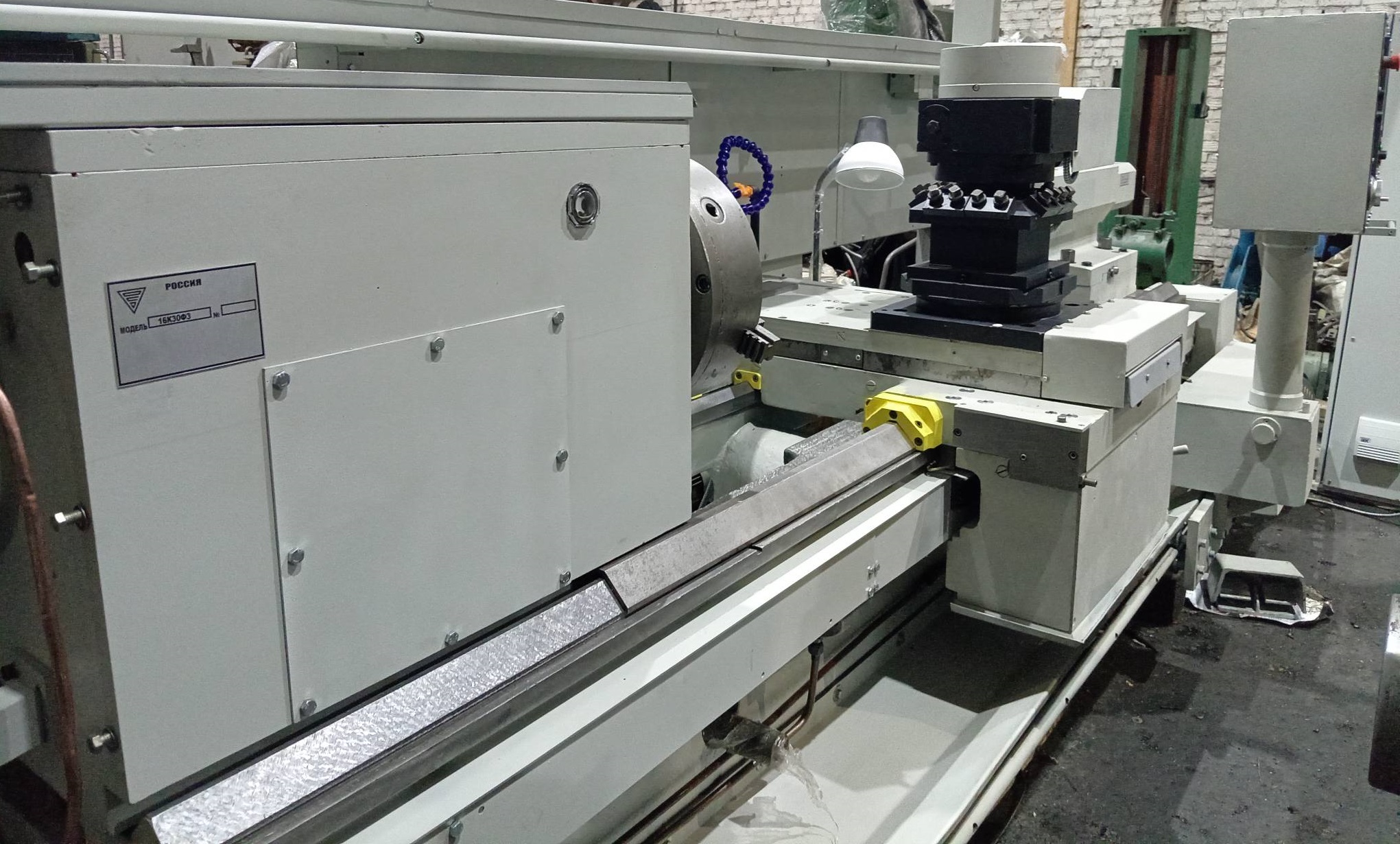

Токарно-винторезный станок мод. 16К30Ф323 (16К30Ф3) с ЧПУ NC-210

Стоимость: Уточняйте

Токарный станок с ЧПУ 16К30Ф323 предназначен для токарной обработки поверхностей деталей типа тел вращения со ступенчатыми, криволинейными профилями, для нарезания резьб; применяется в условиях единичного и серийного производства в цехах машиностроительных заводов и других промышленных предприятий.

Предлагаем станок модели 16К30Ф323 оснащенный современной системой ЧПУ NC-210 или NC-201M.

Основные конструктивные особенности станка:

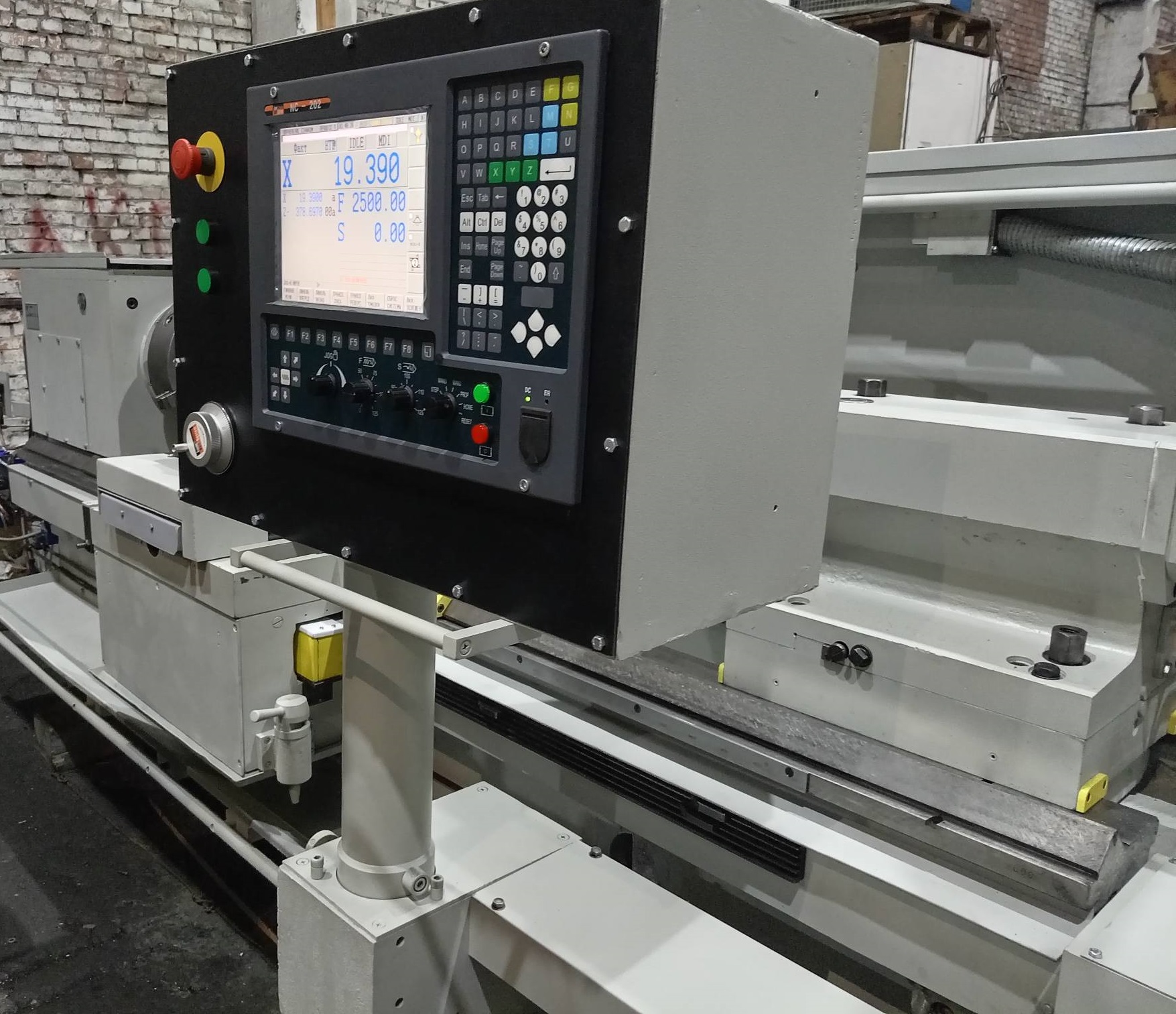

  • установлены современная система ЧПУ, главный привод и приводы подач

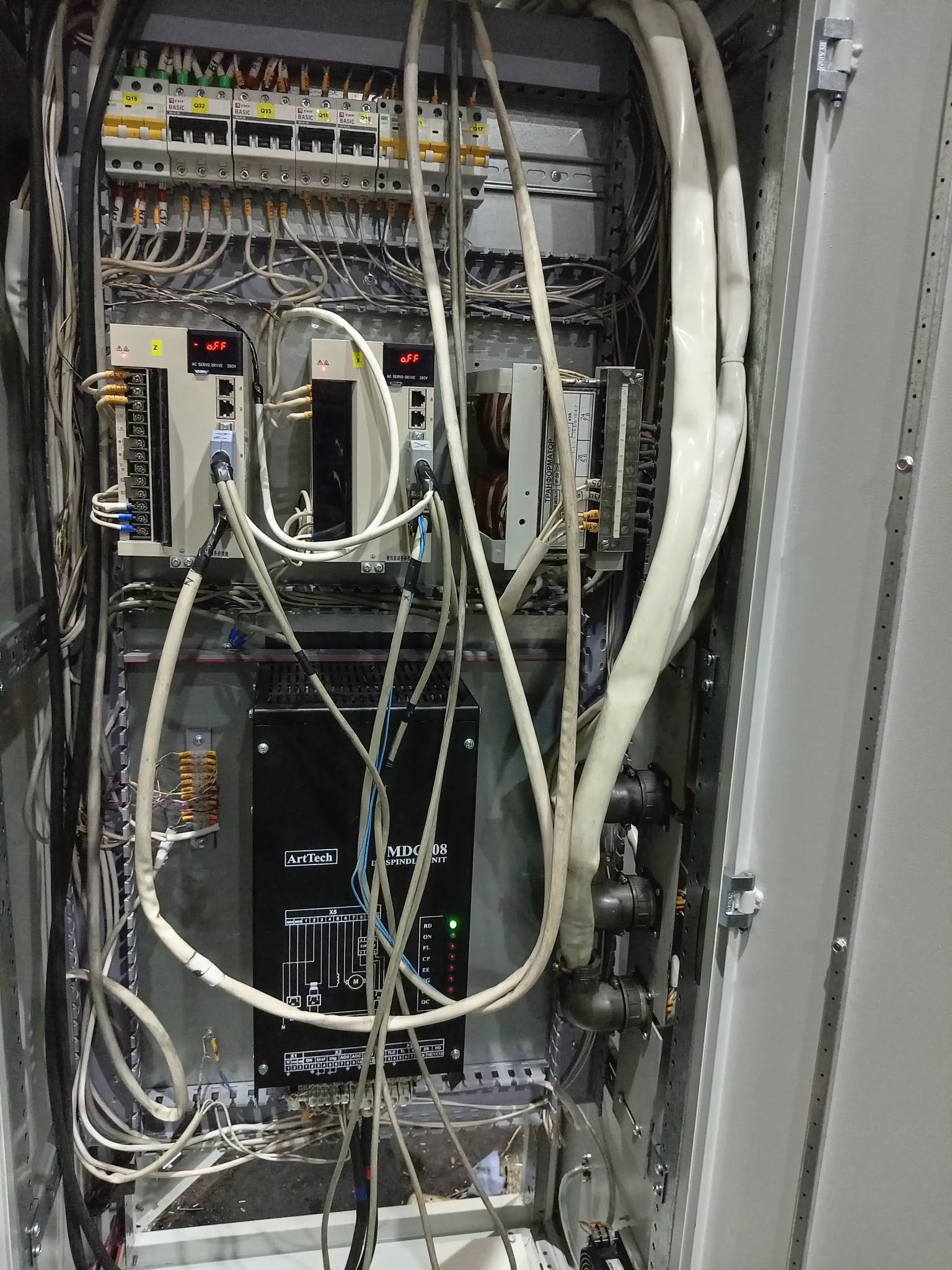

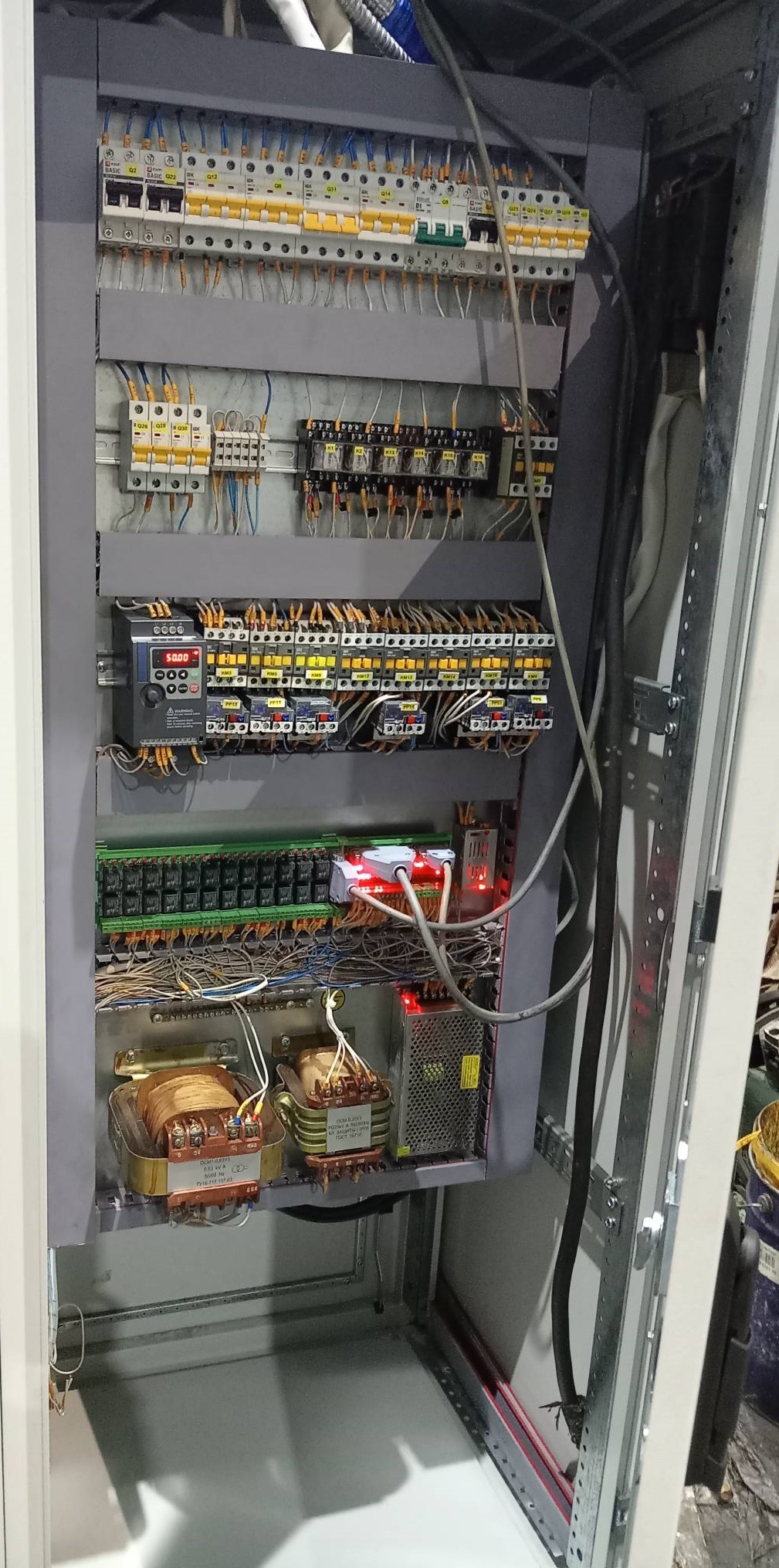

  • разработана новая электросхема, произведена модернизация и полная замена элементов электрошкафа
  • разработана программа PLC

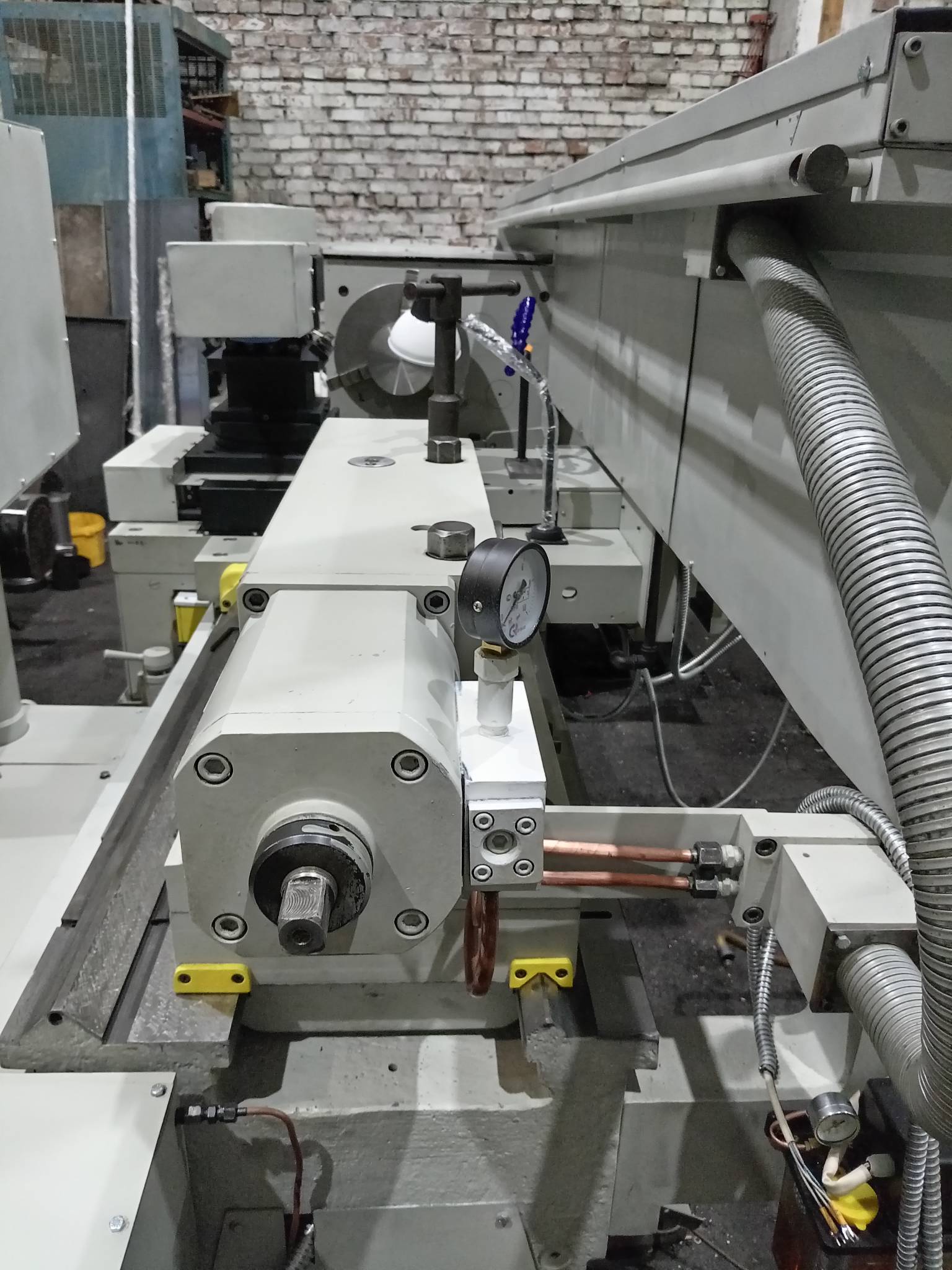

  • перемещение пиноли задней бабки управляется ЧПУ

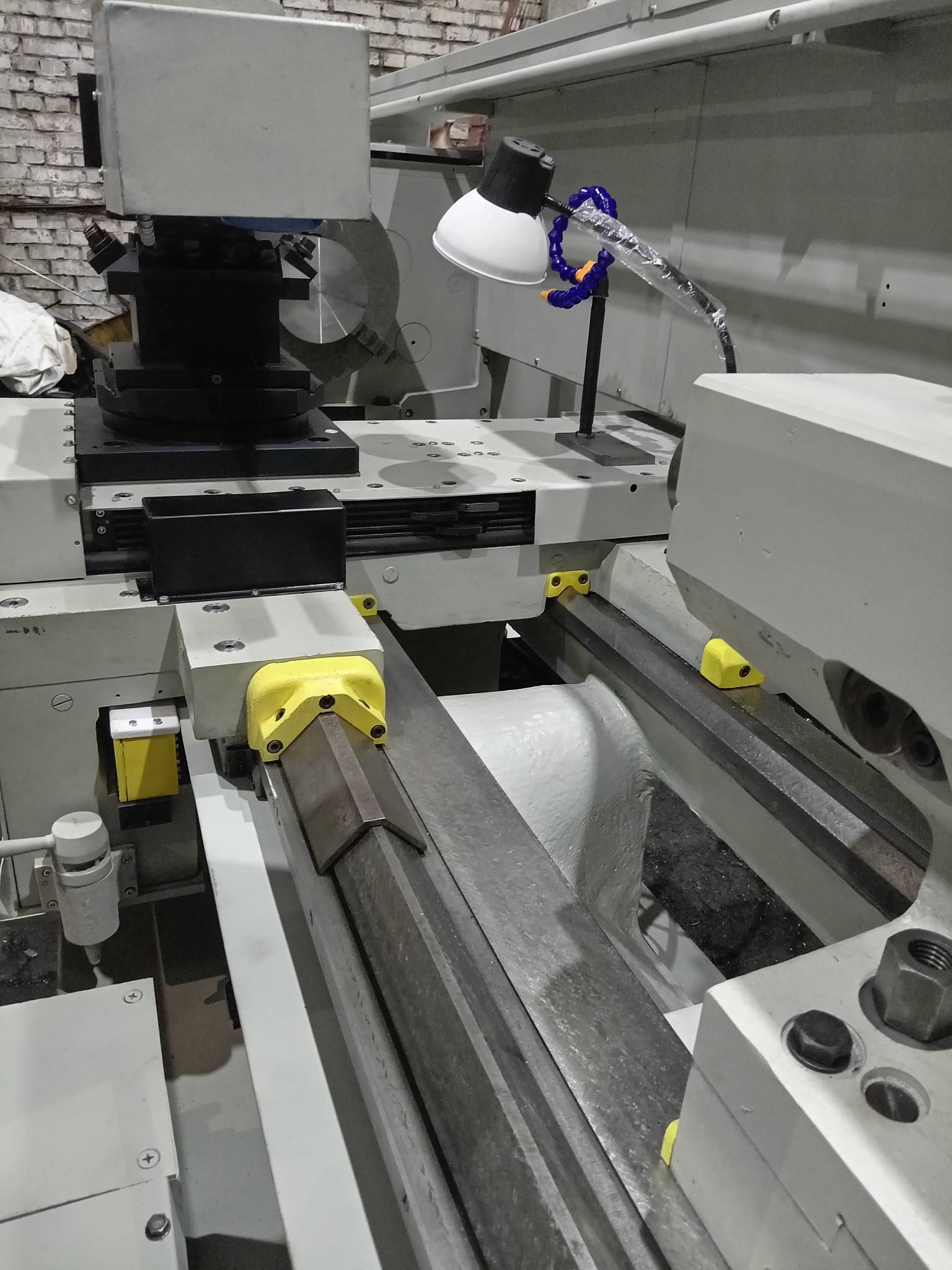

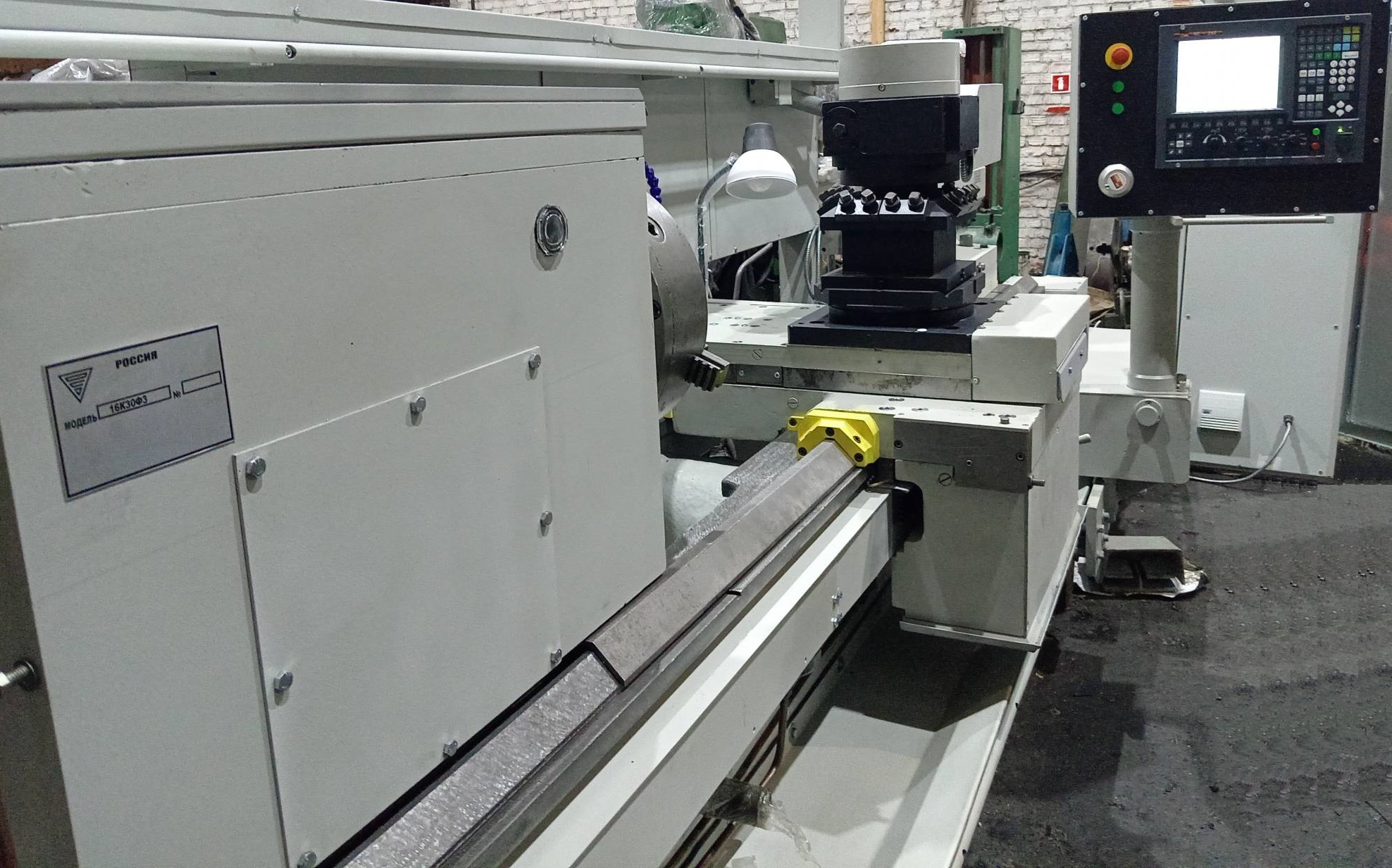

  • позиционирование четырехпозиционного резцедержателя управляется ЧПУ

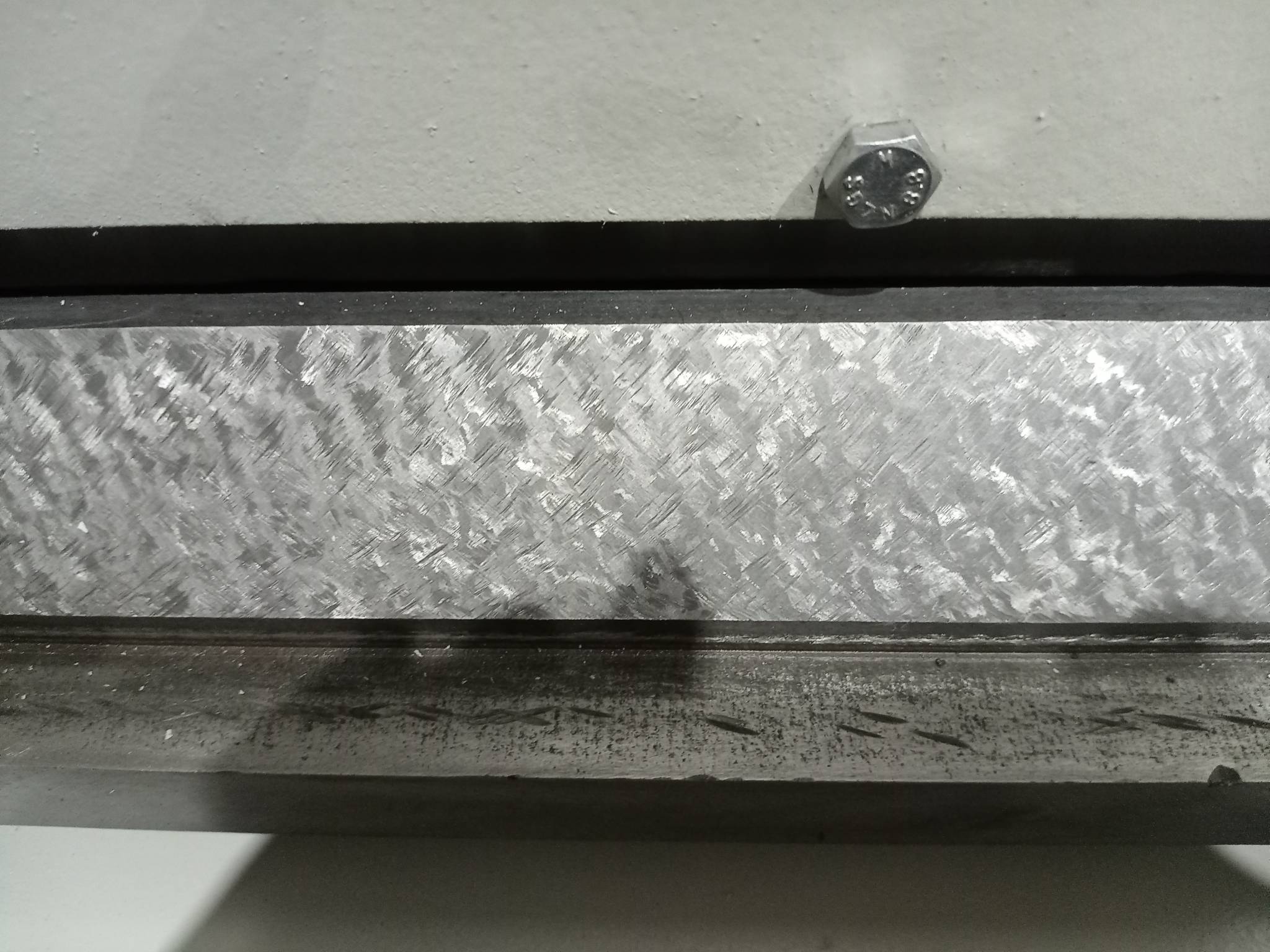

  • направляющие термообработаны, что гарантирует длительное сохранение точности
  • три диапазона бесступенчатого переключения частоты вращения шпинделя
  • переключение скоростей подач и шпинделя осуществляется ЧПУ
  • удаление стружки осуществляется с помощью транспортера

Технические характеристики: 16К30ФС323
Основные параметры станка
Класс точности станка П по ГОСТ 8—77 П
Обозначение системы ЧПУ NC-210 (201М)
Наибольший диаметр обрабатываемого изделия над станиной, мм 630
Наибольший диаметр обрабатываемого изделия над суппортом, мм 320
Наибольшая длина обрабатываемого изделия, мм 1400
Шпиндель
Мощность двигателя главного движения, кВт 30
Диаметр отверстия в шпинделе, мм 71
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм 70
Количество диапазонов скоростей вращения шпинделя 3
Пределы оборотов шпинделя, об/мин 6,3...1600
Конец шпинделя по ГОСТ 12593-72 11М
Наибольший крутящий момент на шпинделе, кгс*м 340
Суппорт
Наибольшее перемещение суппорта: продольное/ поперечное, мм 1200/300
Высота резца, устанавливаемого в резцедержателе, мм 32
Количество инструментов, устанавливаемых в резцедержатель, мм 4, 8
Скорость быстрых ходов (продольных/ поперечных), мм/мин 0-3000
Задняя бабка
Центр шпинделя задней бабки по ГОСТ 13214-67 Морзе 6
Наибольшее перемещение пиноли от гидроцилиндра, мм 100

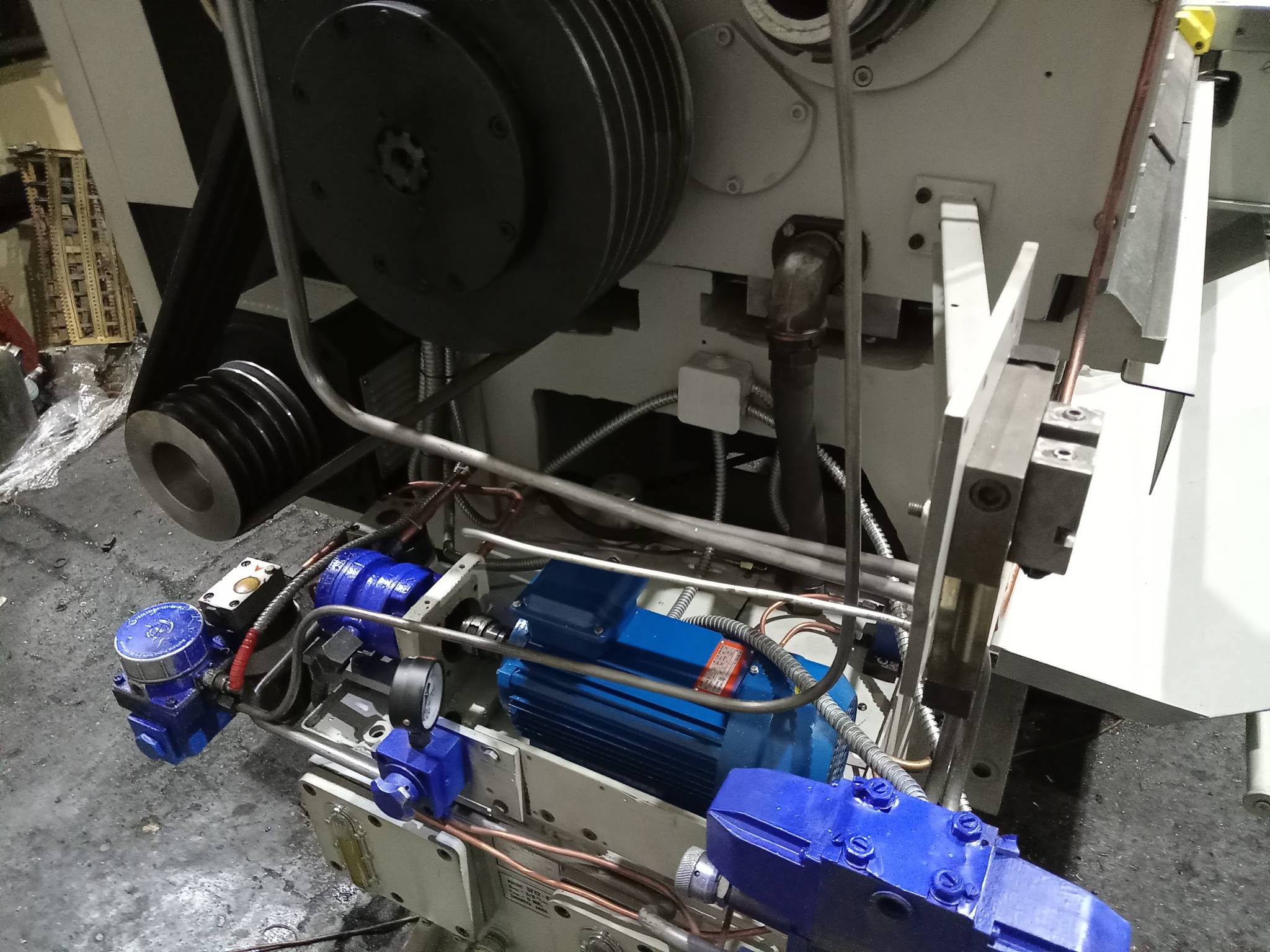

Электрооборудование и приводы станка
Электросеть В/Гц 380/50
Количество электродвигателей на станке 6
Электродвигатель главного привода, кВт 30
Электродвигатель приводов подач, кВт 5,6
Электродвигатель резцедержки, кВт 0,5
Электродвигатель станции смазки, кВт 0,12
Электродвигатель насоса охлаждения, кВт 1,5
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм 5290
3470
2105
Масса станка с ЧПУ, кг 7800
