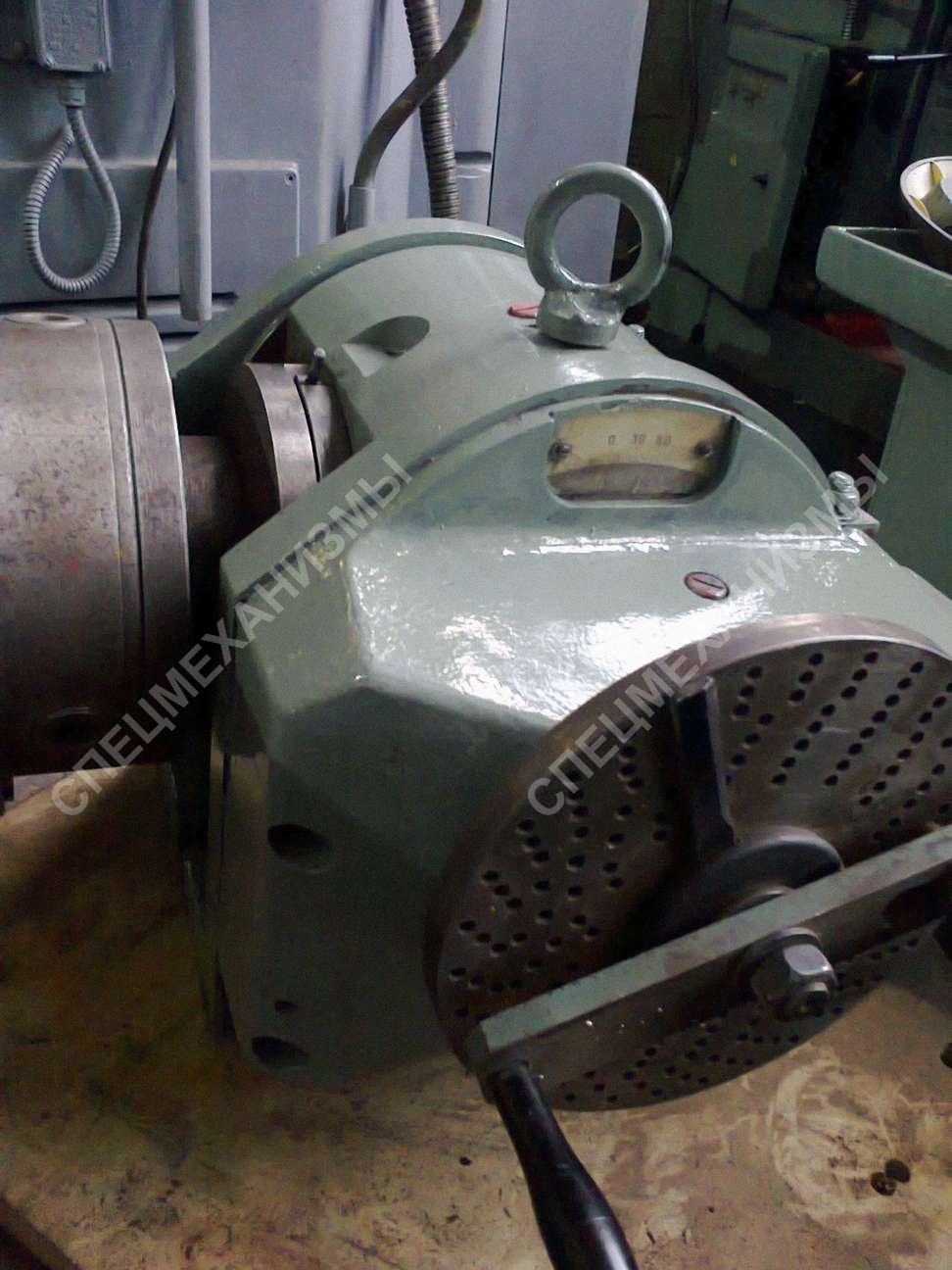

Головки делительные УДГ-Д-400

Стоимость: Уточняйте

Делительная головка - важная принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности.
Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.

Технические характеристики универсальных делительных головок УДГД160 УДГД200 УДГД250 УДГД320 УДГД400

Характеристики УДГ-Д-160 УДГ-Д-200 УДГ-Д-250 УДГ-Д-320* УДГ-Д-400
Наибольший ∅ детали, мм 160 200 250 320 400
∅ 3-х кулачкового патрона, мм 100 125 160 160 200
Высота центров, мм 85 105 130 165
Расстояние от основания до торца шпинделя
в его вертикальном положении, мм
180 235 280 350 450
Диапазон деления 2-400 2-400 2-400 2-400 2-400
Передаточное отношение 1:40 1:40 1:40 1:40 1:40
∅ отверстия шпинделя, мм 14,9 20,2 26,5 38,2 38,2
Резьба рабочего конца шпинделя, мм 33х2 39х3 52х3 60х4 76
Конус Морзе шпинделя передний 2 3 4 5 5
Угол поворота шпинделя в
вертикальной плоскости, гр
вниз от линии центров 5 5 5 5 5
вверх от линии центров 95 95 95 95 95
Ширина направляющих шпонок, мм 12 14 18 18 22
Габаритные размеры основания 212х156 260х180 260х180 290х234 290х234
Вес, кг 35,5 50 53,5 101 106

* У головки делительной УДГ-Д-320 - другое обозначение - УДГ-Н-160А
