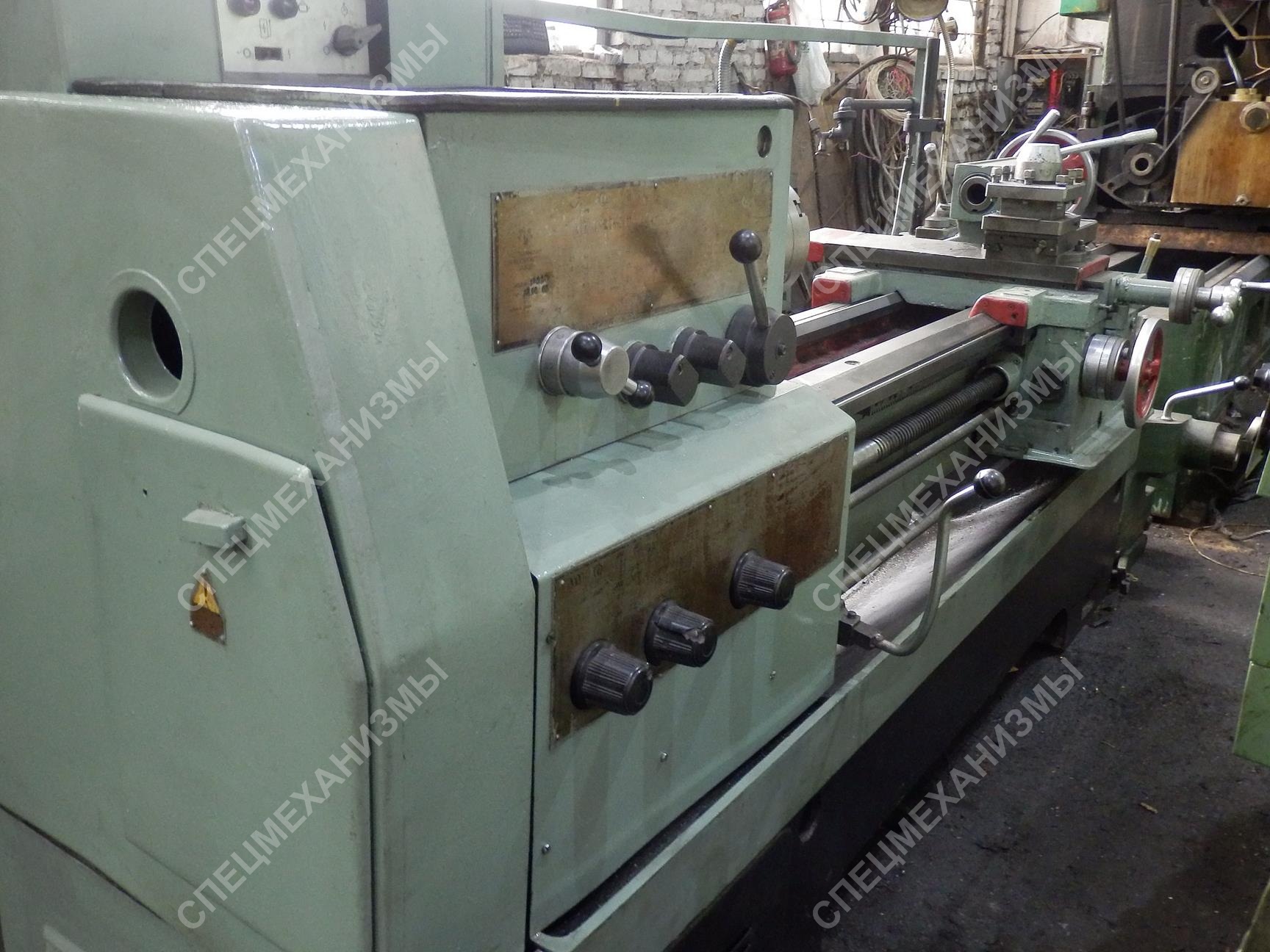

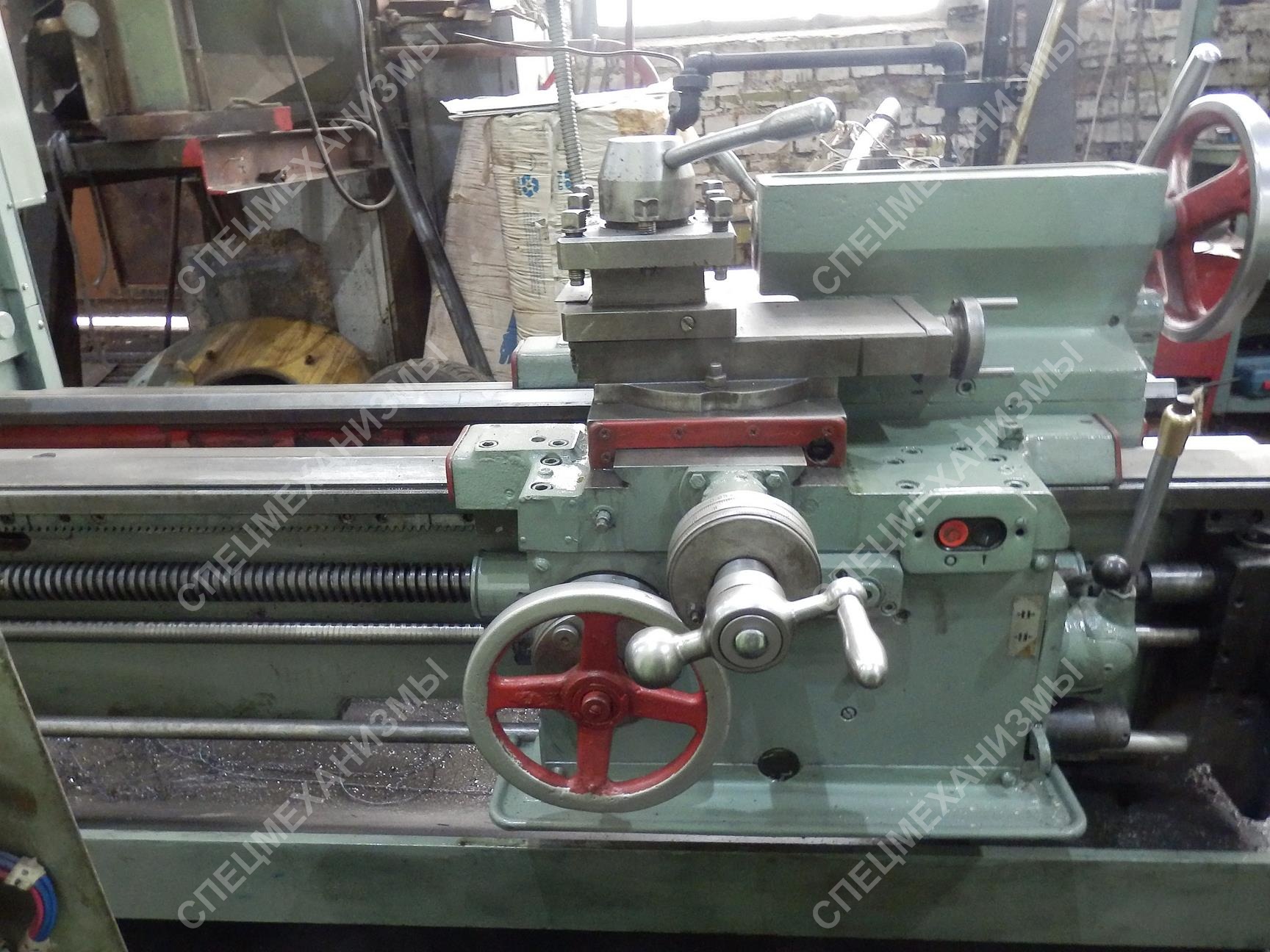

Станок токарно-винторезный мод. 1В62Г
Стоимость: Уточняйте
Станок универсальный токарно-винторезный мод. 1В62Г (производство Астраханский станкостроительный завод) с выемкой в станине, предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью. Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента. Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы. Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу. Конструкция станка позволяет нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес, устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок. Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу. Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения. Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки. Станина станка мод. 1В62Г имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев.
| Технические характеристики | 1В62Г |
|---|---|
| Наибольший наружный диаметр обрабатываемого изделия, мм: | |
| над станиной, мм | 445 |
| над суппортом, мм | 220 |
| Наибольшая длина точения, мм | 900 |
| Диаметр сквозного отверстия шпинделя, мм | 60 |
| Наибольшее расстояние между центрами, мм | 1000 |
| Конус отверстия шпинделя | Морзе № 6 |
| Шаг нарезаемой резьбы: | |
| метрической, мм | 0,5—224 |
| дюймовой (число ниток на 1") | 77-0,125 |
| модульной, модуль, мм | 0,5-224 |
| питчевой, питчи | 77-0,125 |
| Наибольшее перемещение суппорта, мм: | |
| Продольное | 900 |
| Поперечное | 280 |
| Наибольший угол поворота верхнего суппорта, град | 90 |
| Наибольшее перемещение верхнего суппорта, мм | 130 |
| Расстояние от опорной поверхности резца до линии центров, мм | 25 |
| Конус пиноли задней бабки | Морзе № 5 |
| Наибольшее перемещение пиноли, мм | 200 |
| Поперечное смещение бабки, мм | ±15 |
| Число ступеней оборотов шпинделя: | |
| при прямом вращении | 24 |
| при обратном вращении | 12 |
| Число оборотов шпинделя в минуту при прямом вращении | 10—1400 |
| Цена деления шкалы поворота верхнего суппорта, град. | 1 |
| Пределы рабочих подач суппорта, мм/об: | |
| Продольная | 0,036—22,4 |
| Поперечная | 0,018—11,2 |
| Скорость быстрого перемещения суппорта в продольном и поперечном направлениях, м/мин | 4,0 и 2,0 |
| Электродвигатели трехфазного тока, мощность, кВт: | |
| привода главного движения | 7,5 |
| привода быстрого перемещения суппорта | 0,75 |
| привода насоса охлаждения | 0,125 |
| напряжение, В | 380 |
| Габариты, мм: | |
| длина | 2800 |
| ширина | 1190 |
| высота | 1450 |
| Масса станка, кг | 2430 |
