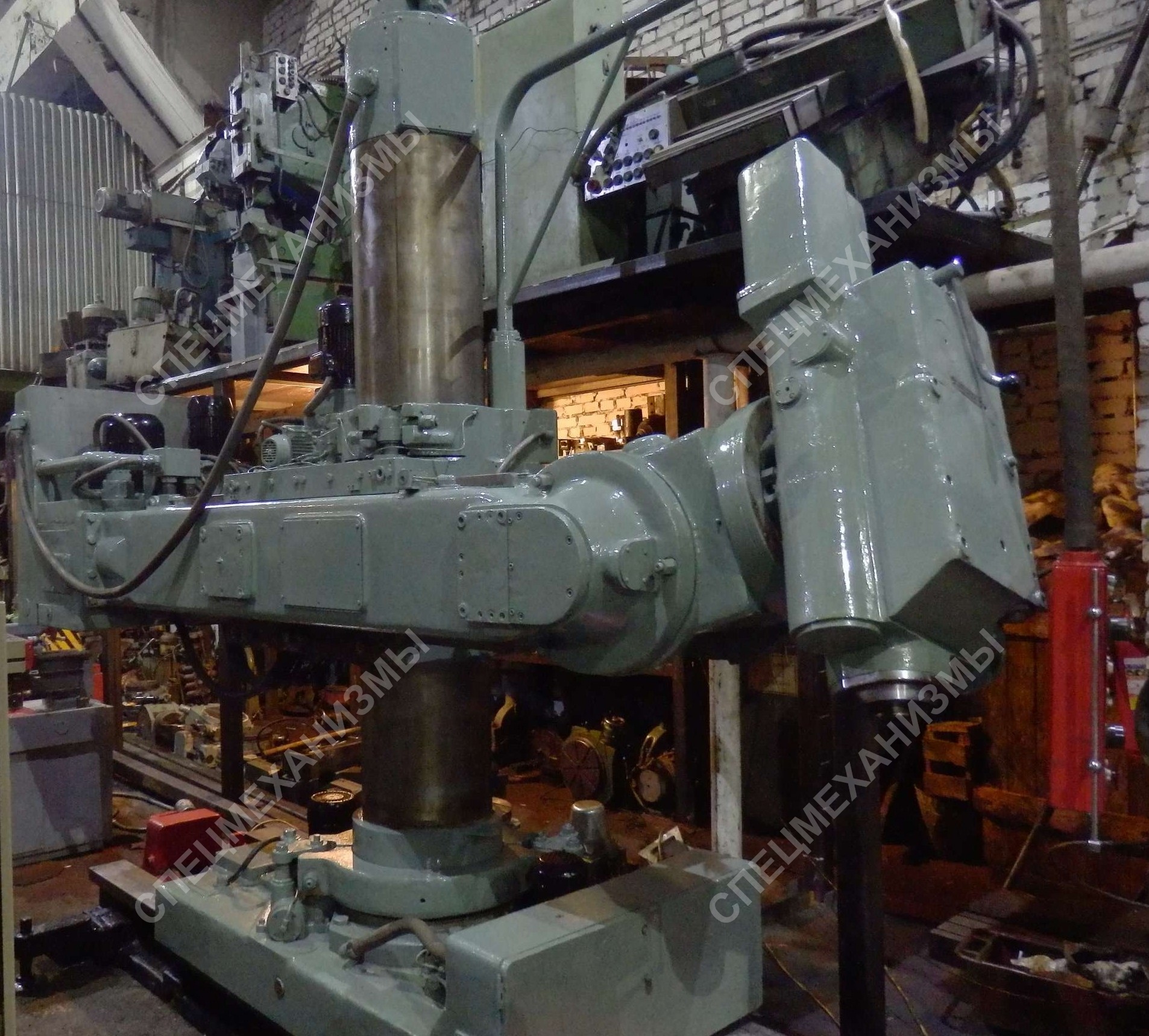

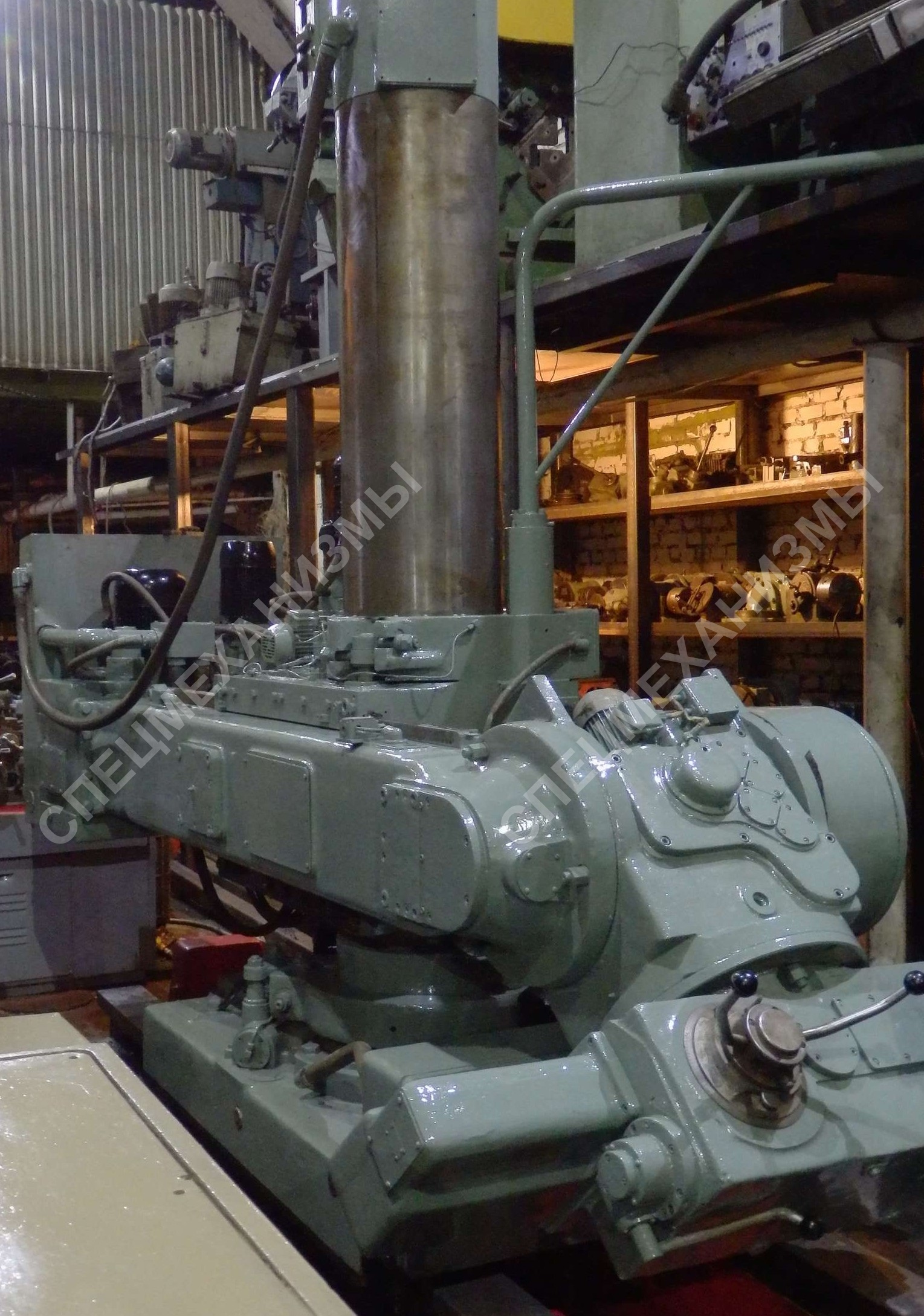

Станок переносной радиально-сверлильный мод. 2Ш55
Стоимость: Уточняйте

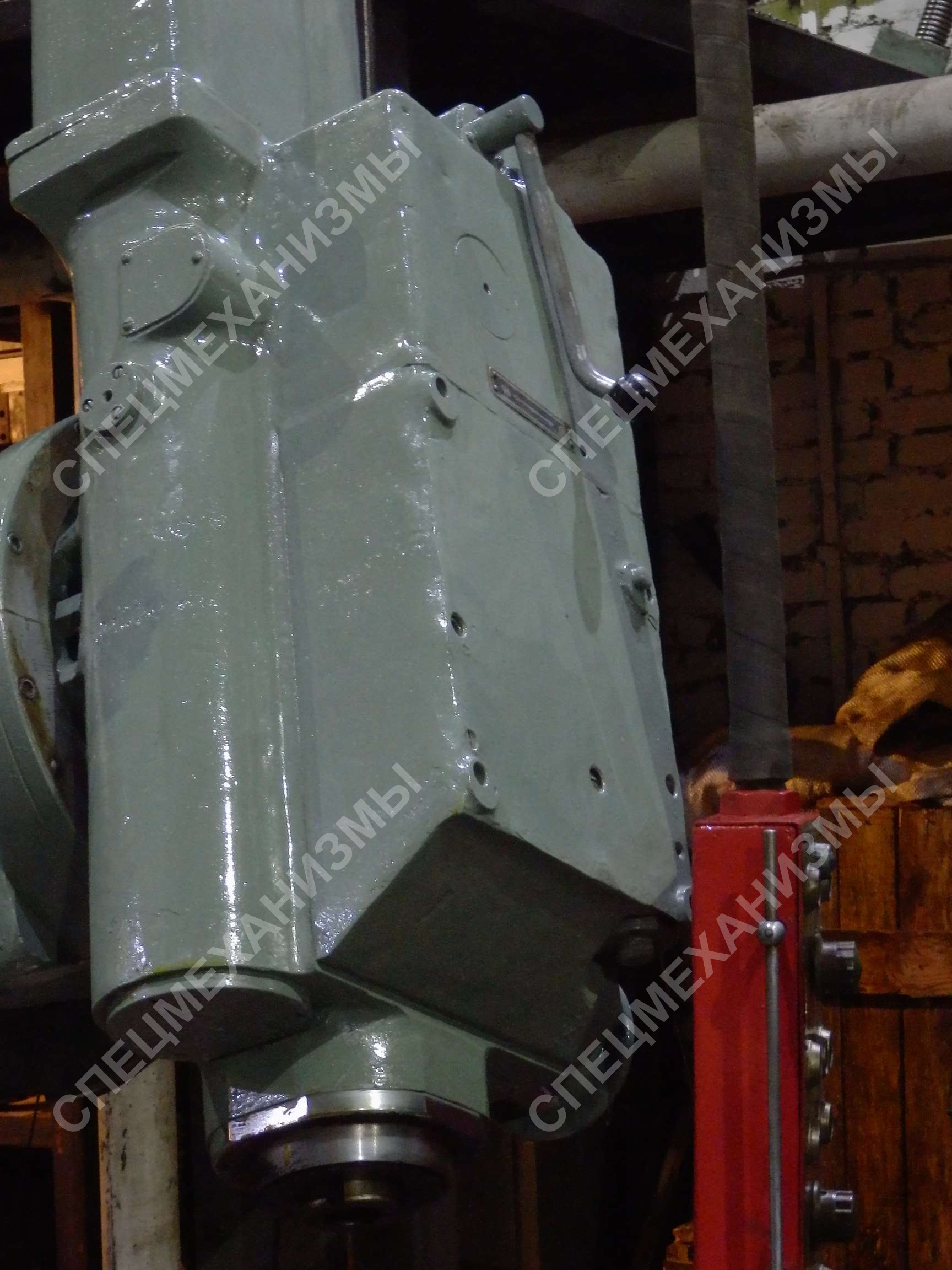

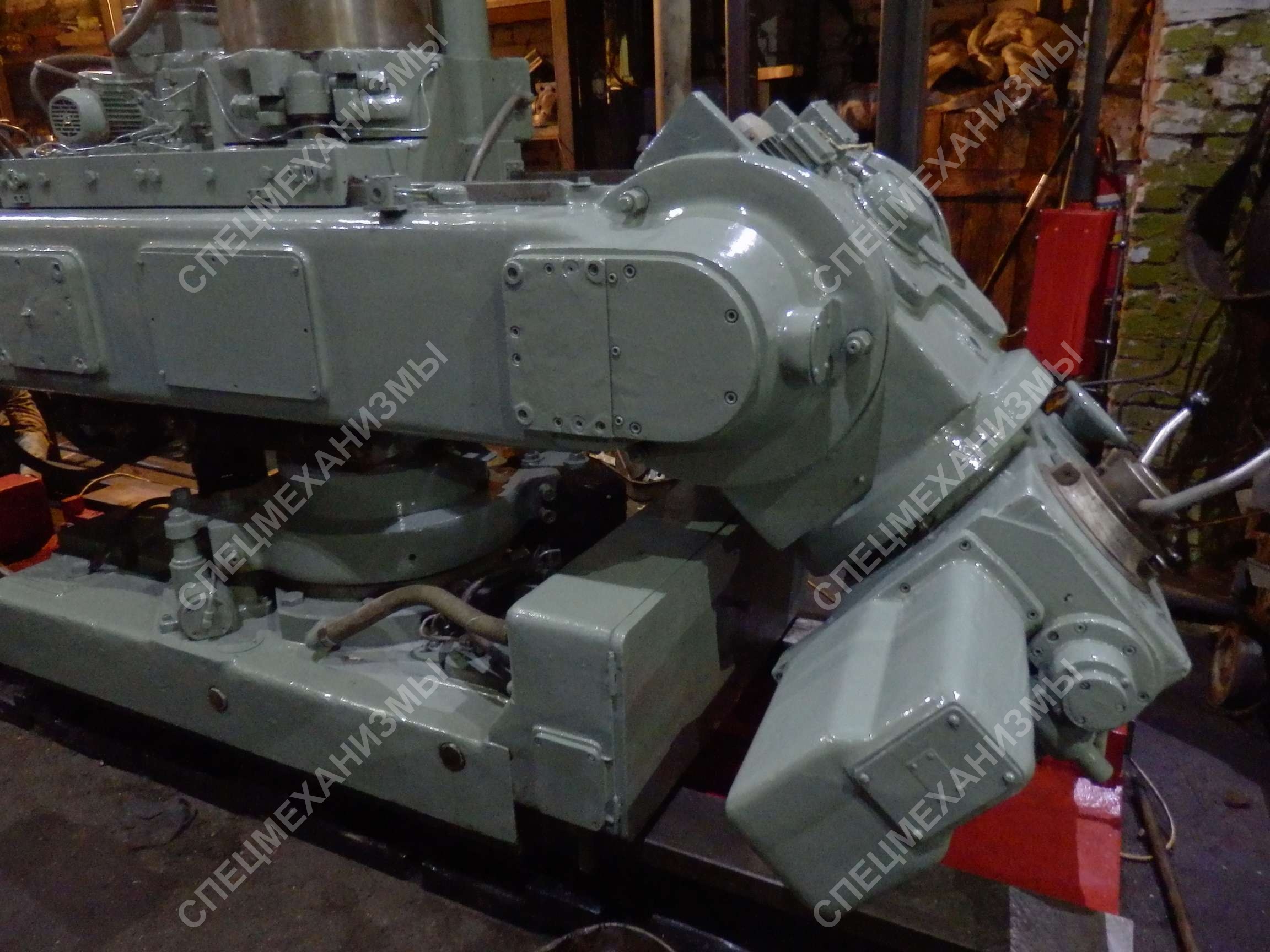

Станок переносный 2Ш55 - редкая (уникальная) модель радиально-сверлильного станка. Предназначен для сверления, рассверливания, развертывания, нарезания резьбы метчиками и других аналогичных операций при необходимости производства работ в разных плоскостях, под разными углами как правило с крупногабаритными деталями, металлоконструкциями. Имеет переносное исполнение: складные лапы позволяют не крепить жестко станок к полу для проведения работ, мощная грузовая скоба на колонне позволяет оперативно перемещать станок вокруг крупногабаритной делали (металлоконструкции), для ее последующей обработки. Рукав станка со смонтированной на нем сверлильной головкой, имеет возможность перемещений в вертикальном и горизонтальном направлениях, может поворачиваться вокруг вертикальной оси колонны на угол 360°. Сверлильная головка имеет электромеханический привод, и вращается в двух плоскостях: 1. вокруг своей оси на угол 360°; 2. наклоняется под разными углами по отношению к рукаву станка.
Шпиндель приводится во вращение от отдельного электродвигателя. Вращение шпинделя реверсируется при помощи фрикционной муфты. Все перемещения подвижных узлов станка механизированы и имеют две скорости: скорость быстрого перемещения для подвода и замедленного - для установки. Станок снабжен механизмом автоматического выключения подачи, срабатывающим по достижении заданной глубины сверления. Станок используется в тяжелом машиностроении, судостроении, тяжелом электромашиностроении.
Данный станок поставляется после капитального ремонта с проверкой в работе и сдачей на заводскую точность.
| Технические характеристики | |
|---|---|
| Наибольший диаметр сверления в стали средней твердости, мм | 50 |
| Крутящий момент на шпинделе, Нм | 710 |
| Осевое усилие на шпинделе при вертикальном сверлении, кг | 1600 |
| Осевое усилие на шпинделе при наклонном сверлении, кг | 1000 |
| Мощность главного двигателя, кВт | 4 |
| Конус шпинделя | Морзе 5 |
| Скорость вращения шпинделя, об/мин | 10-1000 |
| Количество скоростей вращения шпинделя | 21 |
| Диапазон подач шпинделя, мм/об | 0,1-1,2 |
| Количество подач шпинделя | 8 |

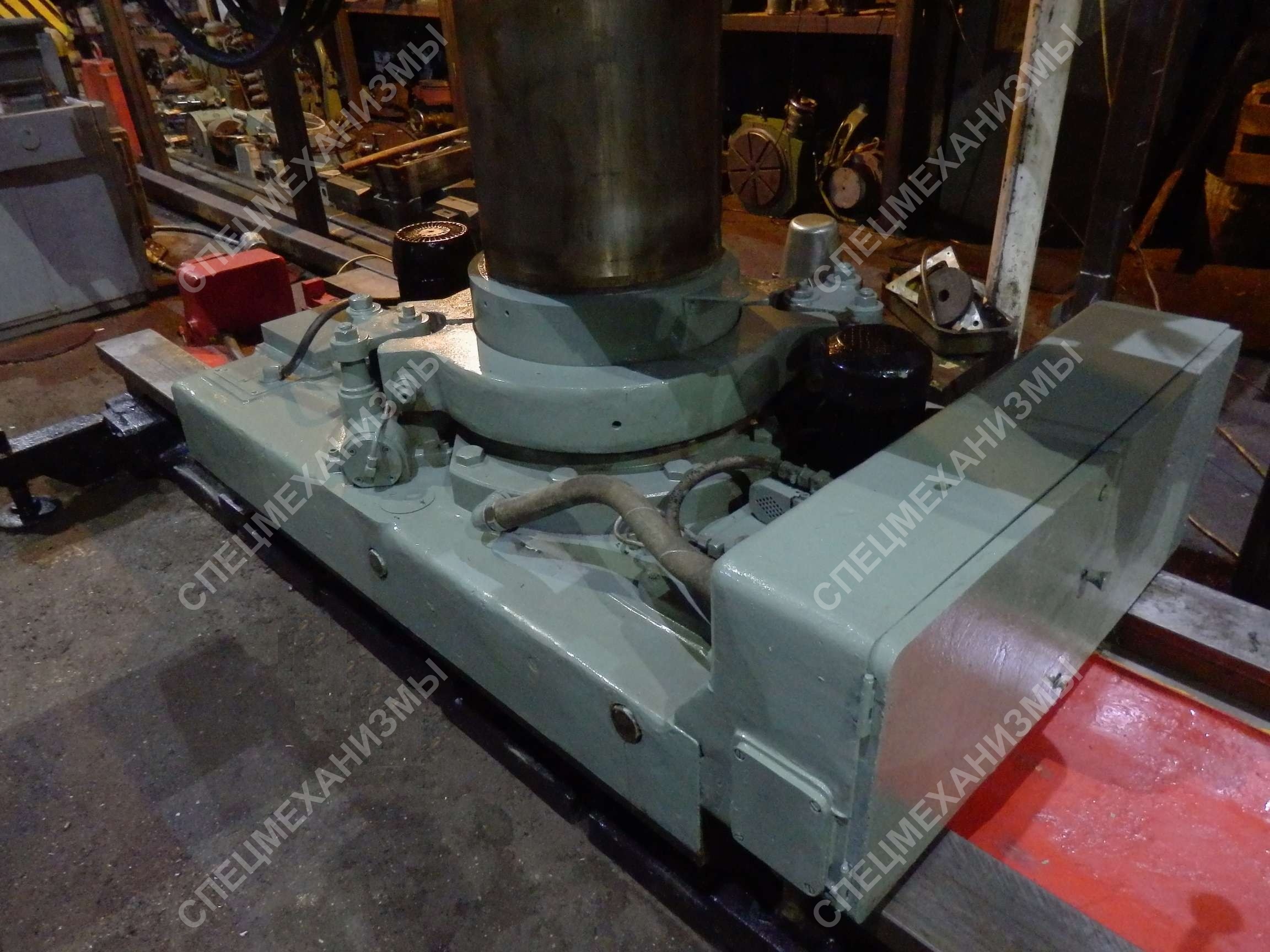

| Горизонтальное перемещение салазок с колонной, мм | 1600 |
| Вертикальное перемещение рукава по колонне, мм | 1250 |
| Поворот рукава вокруг колонны, град | 360 |
| Горизонтальное перемещение рукава, мм | 750 |
| Наклон сверлильной головки, град | ±90 |
| Поворот сверлильной головки, град | 360 |
| Расстояние от пола до торца шпинделя в вертикальном положении, мм | 150 - 1800 |
| Расстояние от пола до оси шпинделя в горизонтальном положении, мм | 500-2800 |
| Расстояние от оси шпинделя до колонны,мм | 850-1600 |
| Скорость перемещения салазок (ускоренная/замедленная), мм/мин | 2000/70 |
| Скорость вертикального перемещения рукава (ускоренная/замедленная), мм/мин | 1120/33 |
| Скорость поворота рукава ускоренная/замедленная), град/мин | ручная |
| Скорость горизонтального перемещения рукава (ускоренная/замедленная), мм/мин | 1240/55 |
| Скорость наклона сверлильной головки, град/мин | 450/17 |
| Скорость поворота сверлильной головки, град/мин | 450/17 |
| Габариты станка (длина/ширина/высота), мм | 4280/1650/3550 |
| Масса станка, кг | 8000 |
